고수준  제습 및 건조 시스템

사양

제품명	공기 공급량 : m³/h	모델	수량	사용 지역
제습기 유닛	1300	JD - 130 0 SCHX	1 세트	액체 주입 워크숍



일련번호	지역 분류		항온항습구역
1	부피 : m ^3		75.3
2	온도 및 습도 요구 사항		온도=2 5 ± 2 ℃     이슬점 ≤ -40 ℃ /-8 ℃
3	정화 수준		300000 레벨의 환기 정화
4	총 습부하량:g/h		4100
5	총 열 부하:W		454
6	설계 공기량		1300
7	공기 교환 시간 설계		21
8	설계 제습 용량(g/h)		541.4
9	설계된 열 제거(W)		5000
10	공급 공기 온도 및 이슬점		13 ℃/ -65 ℃
11	공기량 :  CMH	신선한 공기량 : CMH	500
		러너의 제습 풍량	1400
		재생 공기량 : CMH	500
		복귀 공기량 :  CMH	900
		공기 공급량 :  CMH	1300
장비의 에너지 소비	KW	재생가열전력 :  kw	전: 12/후: 8
		재생 팬의 전력 : kw	1.1
		치료용 팬의 전력 :  kw	2.05
		휠 구동 모터의 출력 : kw	이전:0.025/이후:0.025
		여름 총 전력 : kw	24

메모:

D 제습 유닛은 1차 효과 필터 섹션, 전단 표면 냉각 섹션, 러너 제습 섹션, 후면 표면 냉각 섹션, 블로워 섹션, 재생 시스템, 제어 시스템 및 냉각 시스템으로 구성됩니다.

구성 특징:

저습 러너 제습 유닛은 1차 효율 필터부, 외기 표면 냉각부, 전면 냉각부, 러너 제습부, 중간 팬부, 혼합 공기부, 후단 러너 제습부, 후면 냉각부, 송풍부, 중효율 필터부, 재생 시스템 및 제어부로 구성됩니다. 구조적 특징은 다음과 같습니다.

1.  단위 구조

본 장치는 산업 디자인 프레임 구조를 채택하였으며, 다음과 같은 특징을 가지고 있습니다.

1) 프레임은 고품질 프로파일로 제작되었으며, 표면이 경화 및 마모되어 뛰어난 기계적 강도, 정확한 치수, 아름다운 외관, 가벼운 무게를 자랑합니다. 표면층의 양극 산화 처리된 보호막은 외관을 더욱 개선하고 내식성을 향상시킵니다.

2) 복합 구조로 냉교 현상이 발생하지 않는 설계로 단열 성능이 뛰어나고 기밀성이 우수합니다. 또한, 프레임 내부에 고무 및 플라스틱 단열재를 부착하여 냉교 현상을 더욱 방지합니다.

3) 전체 유닛의 프레임워크는 국제 매니폴드의 모듈형 설계를 채택하여 구조가 유연하고 유지 보수 및 분해가 편리합니다. 특히 대형 및 초대형 유닛 구조의 경우 현장에서 조립이 용이합니다.

2  F 및 모터

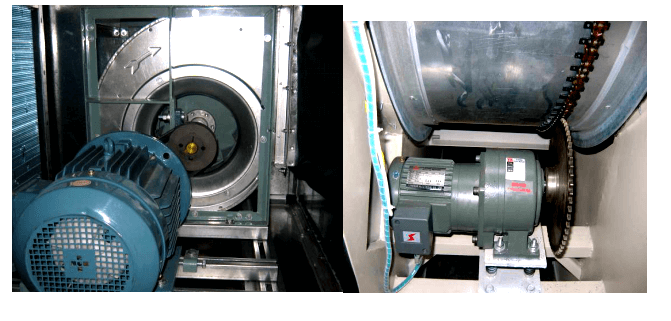

1) 팬과 모터는 모두 세계적으로 유명하고 엄격한 품질 기준을 충족하는 우수한 제품입니다. 본 팬은 이중 흡입 원심 팬과 후방 경사 원심 팬 등 유명 브랜드를 채택했으며, 모두 엄격하고 전문적인 동적 및 정적 평형 테스트를 통과했습니다. 또한, 전문 팬 응용 소프트웨어를 사용하여 최상의 팬 작동 특성과 효율을 확보했습니다.

2) 모터는 F등급 절연과 표준 전원 공급 장치인 380V / 3Φ / 50Hz를 갖춘 공랭식 완전 밀폐형 비동기 모터입니다.

3) 본 장치의 팬 및 모터 구성품에는 고유한 댐핑 장치가 장착되어 있습니다. 팬의 공기 배출구와 캐비닛이 유연하게 연결되어 전체 장치의 진동과 소음을 최소화하여 다양한 고급 산업 및 상업 행사의 사용 요건을 충족합니다.

3. 물통을 말려주세요

전면 냉각 섹션에는 응축수를 배출하기 위한 특수 설계된 스테인리스 스틸 "건조수 팬"이 있어 응축수를 적절한 시간에 배출할 수 있으며, 차압 굴곡 기능이 내장되어 있습니다.

4.  C 오일

모든 코일은 사용자의 요구 사항과 실제 필요에 따라 컴퓨터 소프트웨어를 사용하여 특별히 설계되어 사용자의 작업 환경 요건을 최대한 충족합니다. 코일 구조는 이음매 없는 구리관 팽창 주름진 알루미늄 핀으로, 구리관은 지그재그로 배열되고 알루미늄 핀은 주름진 디자인으로 제작되어 코일의 높은 열전달 성능과 바닥 공기 저항을 보장하며 대규모 냉난방 요구를 충족합니다. 다양한 파이프라인 순환 설계 방식은 사용자에게 최상의 유속과 합리적인 방수 기능을 제공하기에 충분합니다. 모든 코일은 2.5MPa에서 테스트되었습니다.

5. 필터

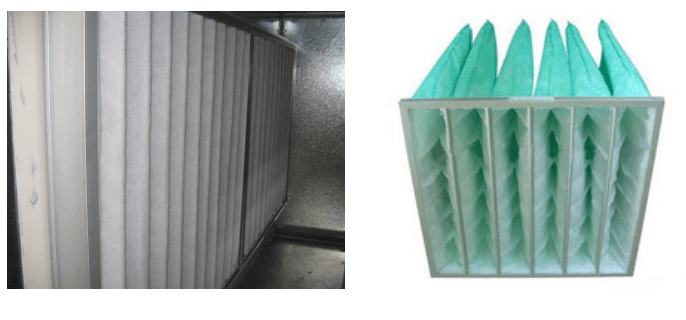

본 장치의 표준 필터는 AAF 플레이트 폴딩 1차 효과 필터 또는 열접합 화학 섬유 필터 소재로, 여과 효율은 G4(중량 계수 효율 80~90%)입니다. 중효과 필터는 F6 백형 부직포를 사용하며, 재생 공기 흡입구는 스테인리스 스틸 필터 스크린을 사용하여 수명이 길고 반복적인 세척이 가능합니다. 필터 위치에는 필터 점검 및 교체를 위한 간편한 개폐 도어가 장착되어 있으며, 모든 필터 스틸은 슬라이딩 홈에 설치되어 있어 쉽게 분리할 수 있습니다.

6. 휠 제습 섹션

① 제습의 핵심 부분은 스웨덴에서 수입한 플루 실리카겔 휠을 채택하여 접착제 함량이 82% 이상으로 습도가 높은 경우에 적합합니다. 허니콤 담체는 세라믹 섬유로 내수성과 내화성이 우수합니다. 온도 흡수제는 화학 합성으로 만들어져 강도가 강하고, 흡습 용량이 크고 흡습 깊이가 깊으며, 흡습제와 섬유의 결합 강도가 좋고, 물로 세척이 가능하여 수명이 10년 이상 깁니다.

② 독특한 휠 구동 구조, 자체 장력 장치 및 접촉 밀봉 시스템은 휠의 효과적이고 안정적인 작동을 보장합니다. 바이패스 장치를 선택하여 시스템의 총 공기량을 늘리고 단위 부피를 줄일 수 있습니다.

7. 유닛 프레임

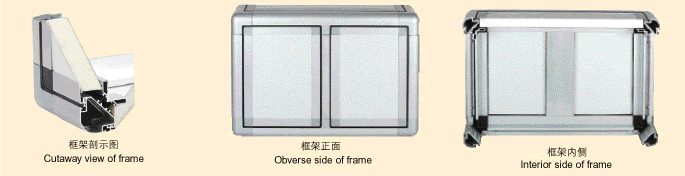

알루미늄 합금 프레임은 고품질 알루미늄 합금으로 제작되었습니다. 표면은 경화 및 연마 처리되어 뛰어난 기계적 강도, 정확한 치수, 아름다운 외관, 그리고 가벼운 무게를 자랑합니다. 알루미늄 표면에 양극 산화 처리된 보호막은 외관을 더욱 개선하고 내식성을 향상시킵니다. 특허받은 복합 구조의 알루미늄 합금 프레임은 ABS 플라스틱 스트립으로 내부와 외부 두 개의 알루미늄 섹션을 연결하여 콜드브릿지 현상이 발생하지 않아 뛰어난 단열 성능과 기밀성을 자랑합니다. 동시에, 알루미늄 합금 내부에는 고무 및 플라스틱 단열재가 부착되어 콜드브릿지 현상을 더욱 방지합니다.

전체 유닛의 프레임워크는 국제 매니폴드의 모듈형 설계를 채택하여 구조가 유연하고 유지 보수 및 분해가 편리합니다. 특히 대형 및 초대형 유닛 구조의 경우 현장에서 조립이 용이합니다.

8.  더블 데크 패널

표준 단위 패널은 이중 층 표면으로, 다음과 같은 구조적 특징을 가지고 있습니다.

① 외판은 고품질 강판으로 제작되었으며, 다중 처리 및 베이킹 페인트를 사용하여 제작되었습니다. 바닥판 내판은 스테인리스 강판으로 제작되어 세균 증식을 방지하고 정화 기준을 충족합니다.

② 내·외부 패널 중간 단열재는 이탈리아 수입 설비로 제작된 고압 발포 경질 폴리우레탄 단열재입니다. 일반 단열재보다 차음 및 단열 성능이 뛰어나 장기간 사용에도 쉽게 열화되지 않습니다. 이 구조의 이중판은 보온, 방화, 강도, 강성, 청결, 차음 등에서 최고의 성능을 발휘하며, 다양한 작업 조건에서 사용 시 외피에 결로 현상이 발생하지 않습니다.

9. 단위 제어 시스템

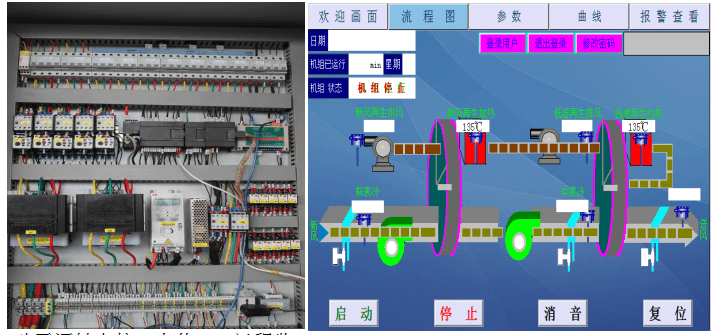

본 장치는 런너 정지, 재생 과열, 팬 과부하, 결상 누설 보호 및 이상 경보를 완벽하게 고려한 로컬 제어 기능을 갖추고 있어 작동이 간편하고 안전하며 신뢰성이 높습니다. (동시에 본 장치는 원격 모니터링, 고장 및 시동 수동 접점 인터페이스를 제공하여 DCS 원격  테스트 시스템 에 업로드할 수 있습니다 .) 전체 건조 시스템의 작동 데이터는 PLC의 RS-485 작동 인터페이스를 통해 원격 컴퓨터로 업로드하여 모니터링할 수 있습니다.) 실내외 지점의 각종 성능 매개변수 및 상태 매개변수를 상위 컴퓨터에서 조회하고 설정할 수 있습니다. 전기 부품은 지멘스, 슈나이더 등 유명 브랜드를 사용하며, 제어, 계측, 신호, 보호, 조정 등의 기능을 제공합니다.

10.  물 차단기: 젖은 커튼 물 차단기

11.  높은 레벨  섬프  :

전면 냉각부에는 응축수를 배출하기 위해 특별히 설계된 스테인리스 스틸 "물받이"가 있어 응축수를 적시에 배출할 수 있으며, 일방향 밸브가 장착되어 있습니다. 따라서 사용자는 더 이상 별도의 배수구를 만들 필요가 없습니다.

12.  밀봉 여행 :

고품질 구형 Viton 씰 4개를 채택하고, 사전 밀폐 설치하여 밀봉 성능을 향상시킵니다. 런너 섹션의 씰은 공기 흐름을 처리 공기 흐름과 재생 공기 흐름으로 나눕니다. 양측 압력 차이가 1200~1500pa에 도달하더라도 씰은 중간 구획의 공기와 습한 공기를 완벽하게 밀봉합니다.

13. 재생 파트 :

재생가열 4중 보호(재생가열 과열 보호, 재생공기 과열 보호, 러너 과열 보호, 재생가열박스 과열 보호), 재생팬은 전기가열과 연동되어 갑작스러운 정전으로 인한 유닛 화재와 박스 내부에 축적된 대량의 열로 인한 손상을 방지합니다.

14. 전기  구성 요소:

지멘스, 슈나이더 등 유명 브랜드를 채택하여 제어, 측정, 신호, 보호, 조정 및 기타 기능을 설정합니다.

15.  차압 게이지 :

포인터 식 차압계는 데이터를 읽기 쉽고 GMP 환경 인증 요건을 충족합니다. 액체 컬럼 차압계는 GMP 환경 인증 요건을 충족하지 않습니다.
