상표 :
TMAX품목 번호:
TMAX-111A-E결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일

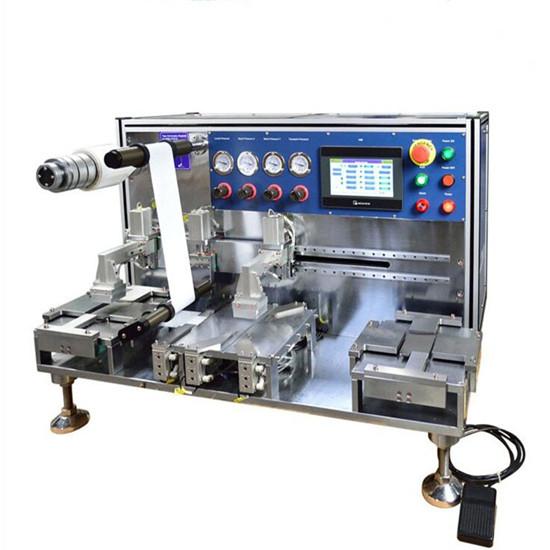

TMAX-111A-E는 안정적이고 반복 가능하며 정밀한 전극 적층을 보장하는 다양한 첨단 기능을 갖춘 고정밀 자동 적층기입니다 . "Z"형 적층 방식으로, 양극 전극과 음극 전극이 분리막을 사이에 두고 교대로 적층됩니다.
특징
1. PLC 터치스크린 제어로 간편한 조건 설정 가능

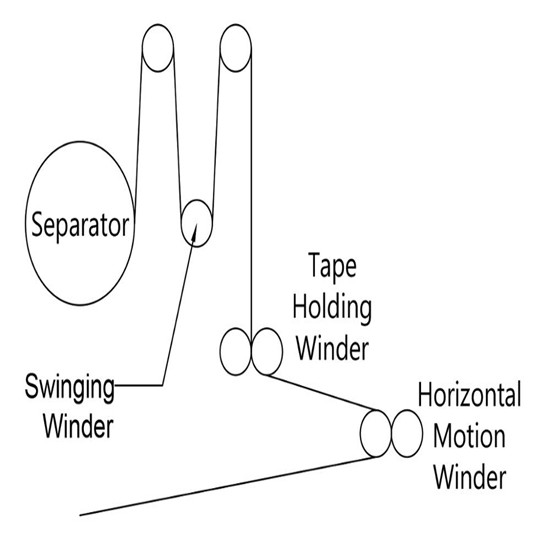

2. 분리대를 이용한 연속 "Z"형 스태킹
3. 진공 흡입 조작기를 통한 자동 전극 픽업 및 스태킹
4. 정확한 전극 위치 지정을 위한 조절 가능한 기계적 고정 장치
5. 분리막 필름 공급을 위한 로터 풀기
6. 분리막 공급을 위한 자동 장력 제어
7. 즉시 사용할 수 있도록 80x50mm 스타킹 다이 고정 장치 한 세트가 포함되어 있습니다.
명세서
|
작동 전압 |
AC220V 50/60Hz |
|
힘 |
1KW |
|
쌓을 수 있는 크기 |
200x150mm |
|
쌓을 수 있는 레이어 |
최대 500개 레이어 |
|
최대 전극 두께 |
쌓인 두께 < 30 mm |
|
정확도 정렬 |
적층 전극의 경우 ±0.5mm |
|
허용 가능한 분리 롤 크기 |
ID>3'' (76mm) OD<9.8'' (250mm) |
|
스태킹 픽스처 |
맞춤형 스태킹 다이 고정 장치 1개가 포함되어 즉시 사용 가능합니다. 허용 가능한 맞춤 크기: 최대 200mm x 200mm, 최소 80mm x 50mm |
|
진공 펌프 |
전극 픽업/스태킹 조작기의 진공 흡입 기능을 활성화하기 위해 오일리스 진공 펌프(28L/min, 140W)가 내장되어 있습니다. |
|
권장 공기압 |
0.5 - 0.8 MPa (공기 압축기는 표준 패키지에 포함되지 않습니다. |
|

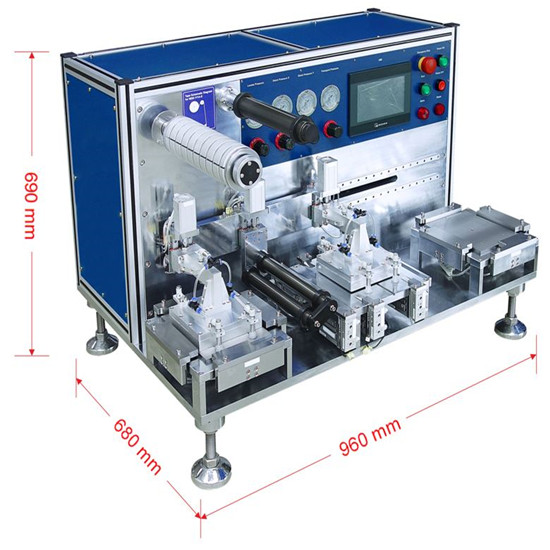

제품 치수 |
960mm 길이 x 680mm 너비 x 690mm 높이 |
|
무게 |
500kg |
|
규정 준수 |
CE 인증 |
|
보증 |
평생 지원이 포함된 1년 제한 보증 |
