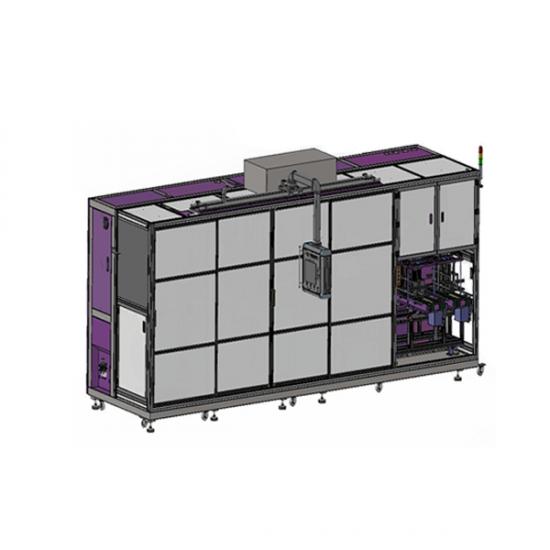

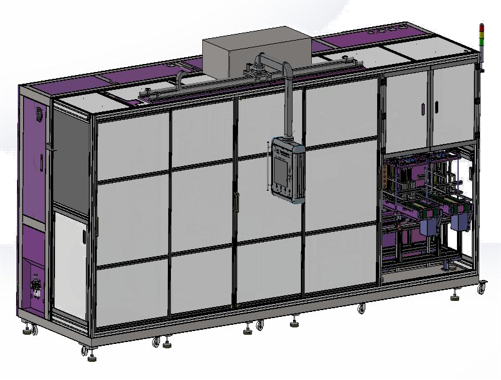

고속 간헐 코팅 및 다이 커팅 머신

특징

1. 빠른 롤 교체 기능을 갖춘 이중 풀림 메커니즘(하나는 작동용, 다른 하나는 백업용).
2. 풀림 정렬, 공정 중 정렬, 다이 정렬의 세 가지 정렬 시스템 세트는 제품 성형 시 최고의 정밀도를 보장합니다.
3. 정밀 가공을 위한 텅스텐강 블레이드 좌표 연삭기, 연장된 공구 수명을 위한 일본산 육각 기둥 가이드.
4. 양면 마진 감지 기능, 서보 모터가 자동으로 이송 길이를 조정하여 코팅 정렬 오류를 제거하고 제품 탭의 정확한 치수를 보장합니다.
5. 이중 모션 기계식 암을 사용한 고속 양방향 소재 수신.
6. 비접촉 분진 및 철분 제거 기능으로 제품 시트 양면의 분진을 제거합니다.
7. 공기 공급을 위한 상단 장착 FFU 팬, 다이 커팅 및 재료 수신과 같은 다중 작업장에서 음압을 제공하는 산업용 집진 시스템으로, 내부 공기 순환을 촉진하고 공기 중 입자를 제거합니다.

 사양

프로젝트	매개 변수
생산 효율성	>180PPM
버 크기	Vas12um ; Vbs12um
편차 보정 정확도	≤±0.1mm
슬라이스 형성 정확도	±0.2mm
곰팡이 수명	1. 금형 수리 후 최소 150만회 이상 사용 가능 2. 금형 수리 가능 횟수 ≥ 10회;
재료 상자 수신 정확도	±0.5mm
자격률	≥ 99.8% (기계 자체에 의한 결함)
작물 성장률	≥ 98% (기계 자체의 결함으로 인한 오류)
전체 치수	폭 1750mm x 길이 7000mm x 높이 2350mm
중량/지지 용량	약 3000kg; >650Kg/M-2
힘	AC380V 3상; 전압 변동 ± 10%; 전력: 30KW; 주파수: 50Hz
압축 공기	0.5-0.7Mpa(5-7kgf/cm2), 주입량 400L/분



프로젝트	매개 변수
펀칭 방법	금형 펀칭
재료 시스템	슬리팅 후 전극 시트 코일 소재의 연속 코팅, 한쪽 출구 러그 포함
롤 직경	≤ 600mm
드럼 내경	3인치/6인치
극 권선 오류	3mm
극판의 뱀 모양 굽힘 오차	±1mm/m
극파 가장자리의 높이 차이	<2mm
극 폭 W	60~200mm
극 길이 L	80~300mm
극 귀 길이 H	10~30mm
폴 이어 가장자리 거리 Q	5-20mm
폴 이어 너비 P	10~50mm
폴 이어벨트 소재 X	0~2mm
라운드 RB	2~5mm
둥근 모서리 RA	안쪽 둥근 모서리	바깥쪽 둥근 모서리

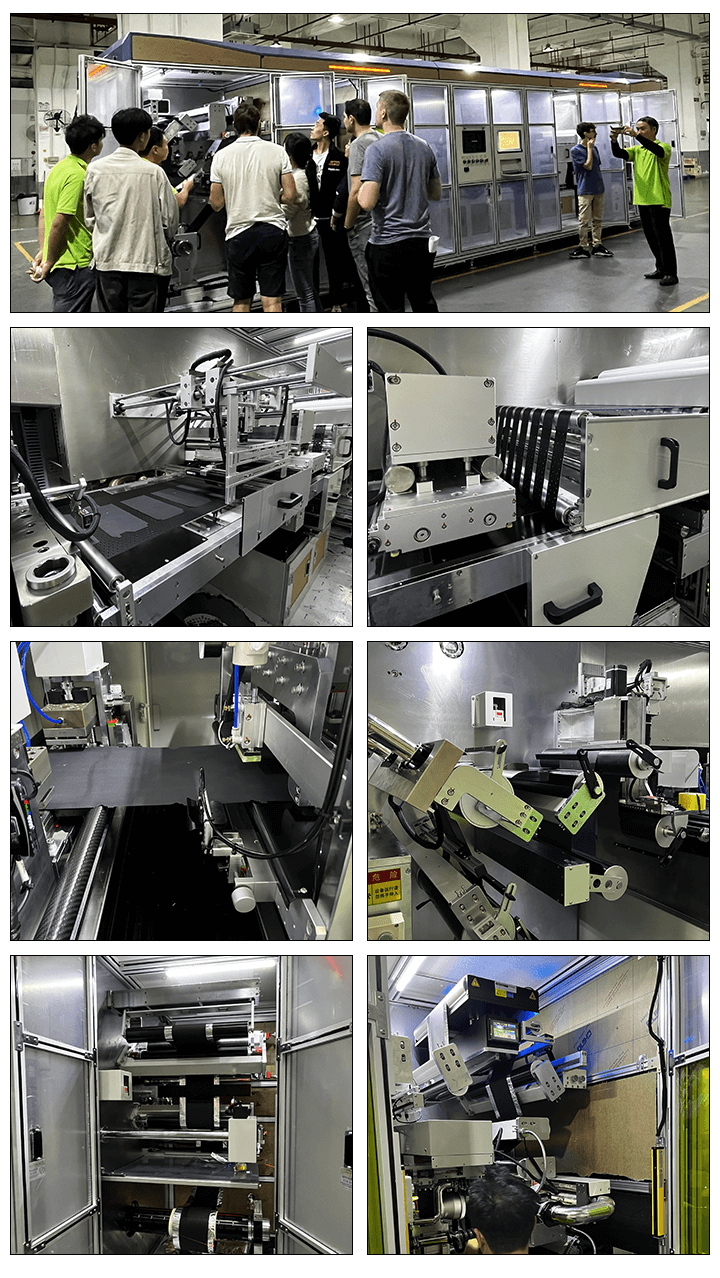

생산 조립 공장
