상표 :
TMAX품목 번호:
TMAX-DYG-163SF-900×1결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일
장비 개요:
본 장비는 리튬 배터리 극편의 베이킹 생산에 사용됩니다. 배터리 극편, 셀 및 배터리의 진공 순환 가열 및 탈수에 사용됩니다. 내부 가열 모드, 질소 및 미세 유동 순환 모드, 그리고 외부 순환 가열 모드가 채택되었습니다. 가열 온도가 균일하고 온도 상승이 빠르며 에너지 절감 효과가 큽니다. 다면적 다점 온도 제어 모드와 지능형 프로그램 제어가 적용되어 현재 리튬 전력 배터리 탈수에 있어 비교적 진보된 장비입니다.
장비는 주로 박스 바디, 가열 시스템, 냉각 시스템, 진공 시스템, 파이프라인, 자재 카트 등으로 구성됩니다.
장비의 기술적 매개변수 및 성능 지수:
1. | 작동 온도 범위 | RT 온도 ~150 ℃ ； | |
2. | 진공도 | ≤0.098Mpa | |
3. | 온도 조절기의 정확도 | ±1 ℃ | |
4. | 가열 시간 | 무부하 블라스트 가열, 온도 상승 100℃ ≤ 40분, 내부 균일 온도 1.5시간 유지 | |

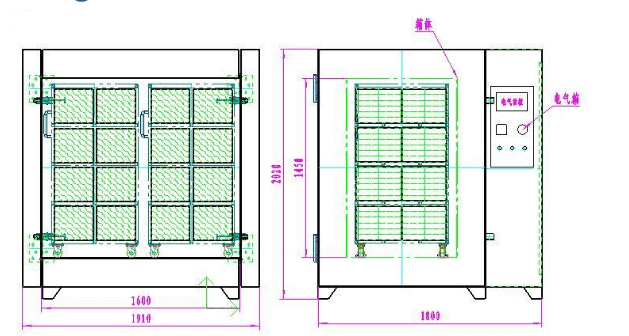

5. | 탱크 크기 | 길이 1450mm× 너비 900mm× 높이 1600mm | |
6. | 전체 치수 | 길이 2200× 너비 1300mm× 높이 1900mm | |
7. | 절연층 | 70mm , 실리콘 울 단열재 | |
8. | 히터 | 스테인리스 스틸 가열 파이프가 내장되어 있으며, 전면 및 후면 도어는 보조 가열판이며, 히트 박스가 추가되어 독립적으로 제어됩니다. | |
9. | 내부 공기 순환 | 팬을 밀봉하여 진공 밀봉 성능을 확보하십시오. 질소 충전 상태에서는 질소를 사용하여 열풍을 순환시켜 온도 균일성을 향상시키십시오. | |
10. | 진공 압력 | 디지털 디스플레이 SMC 진공 압력 게이지를 사용하여 진공도를 설정하고 자동 진공 제어를 실현할 수 있습니다 . | |
11. | 전기 작동 | 각각 앞면과 뒷면 작업; | |
12. | 문 열림 모드 | 앞면과 뒷면에 각각 1개씩 있으며, 이중 도어 모드로 각각 재료를 공급하고 옮기는 데 사용됩니다 . | |
13. | 씰 링 | 고온 내성 실리콘 고무; | |
14. | 라이너 소재 | SUS304 스테인리스 강판; | |
15. | 냉각 시스템 | 베이킹이 완료되면 냉각 장치가 상자 챔버 내부의 극성 코일을 설정 온도까지 냉각합니다. 냉각 방식은 냉각 공기 시스템이 외부 공기 덕트에 연결되고, 챔버의 외부 공기 덕트는 교번 전도 냉각에 사용되는 방식입니다. | |
16. | 제어 모드 | 프로그램 제어, 터치스크린 설정 및 저장 기능 | |
17. | 보호 모드 | 릴레이 고장 보호, 과열 보호 및 온도 제어의 3중 보호 모드 탑재 | |
18. | 비정상 알람 | 과열 및 고장 경보 기능이 있으며, 과열 보호 기능이 있어 설정 온도를 초과하면 자동으로 가열이 중단되고 저온 경보가 울립니다. 온도가 설정값보다 10 ℃ (설정 가능) 낮으면 경보가 울립니다. | |
19. | 온도 제어 | 4개의 온도 조절기, 센서 및 다중 온도 제어 장치를 사용하여 온도를 효과적으로 제어하고 온도 감지를 수행합니다. | |
20. | 오븐 재료 적재 방법 | 폴박스 언휠링 모드 | |
21. | 진공 파이프라인 인터페이스 | DN40mm | |
22. | 질소 파이프라인 인터페이스 | Φ 12mm | |
23. | 압축 공기 파이프라인 인터페이스 | Φ 12mm | |
24. | 껍질 색깔 | 공급업체가 지정한 색상 또는 사용자가 지정한 색상입니다. | |
25. | 진공 펌프 | 수요자가 제공함 | |
장비 특징:
1. | 내부 가열 모드와 순환 공기 교반 모드를 채택하여 가열 속도가 빠릅니다. N2 공기 자기 축 팬을 사용하여 바람 구동 공기 흐름을 교반하여 상자 내부 온도를 효과적으로 균일하게 유지하고 진공 상태를 유지합니다. |
2. | 내부 가열 방식을 채택하여 빠른 온도 상승을 실현합니다. 동시에 외부 순환 가열 시스템을 통해 열 보존 및 가열 기능을 보장합니다. 외부 가열용 히터는 순환 팬의 작동으로 열풍을 생성하여 진공 박스 주변을 가열하여 균일한 온도를 유지합니다. 다점 온도 제어, 내부 박스의 통풍 교반, 외부 열풍 순환 방식을 채택하여 장비의 온도 조절 및 안정성을 보장하고, 구운 제품이 과열되거나 부분적으로 과열되지 않도록 합니다. |
3. | 진공박스는 앞뒤 양방향 도어 개방 구조로, 건조 후 재료의 출입과 작업장 간 재료 이동에 편리합니다. |
4. | 진공 박스에는 전면 및 후면 도어가 있으며 도어 온도를 효과적으로 유지하기 위한 보조 가열 장치가 장착되어 있습니다 . |
5. | 진공 오븐 도어는 정밀 표면 알루미늄 합금판과 밀봉 링을 채택하여 진공 오븐의 높은 밀봉 성능을 보장합니다. 진공 누출률 ≤ 0.01Mpa(24시간 평균 누출률) |
6. | 양압 및 음압 감지, 프로그램 시작 밸브 및 압력 보호 기능이 있습니다. |
7. | 내부 순환 공기 교환 및 N2 대체를 채택하여 효과적으로 탈수합니다. |
8. | 냉각방식 : 냉각공기시스템을 외부공기덕트에 연결하여 캐비티 외부공기덕트에서 교대로 냉각을 실시 |
9. | 온도 표시는 온도계에 표시되고 조절됩니다. |
10. | 양방향 도어 개방 방식을 채택했습니다. 배터리 또는 전기 코일 코어 또는 배터리 극편 재료는 한쪽 끝에서 넣고 다른 쪽 끝에서 꺼낼 수 있습니다. 하나의 박스에 두 개의 배터리 랙을 동시에 수용할 수 있어 생산 용량이 크고 사용이 편리합니다. |
11. | 내부 가열 및 내부 공기 순환 방식을 채택하여 빠른 온도 상승을 보장합니다. 빈 상자 송풍 조건에서 온도 상승은 100 ℃ ≤ 40분입니다. |
12. | 배터리 랙을 밀어내는 데 특수 소재를 사용했으며, 이 소재는 오븐 안의 가이드와 연결되어 배터리 소재 랙이 진공 상자에 들어가고 나올 수 있도록 하여 노동력을 절약하고 안전합니다. |
13. | 특수 배터리 홀더 박스 또는 폴 피스 박스를 채택하여 여러 겹으로 결합하고 배치하여 공간을 효율적으로 활용합니다. |
14. | 이 상자는 배터리 극 조각, 셀 및 배터리의 진공 베이킹에 사용될 수 있습니다. |
