상표 :
TMAX품목 번호:
TMAX-FKJ-0033결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일
1. 장비 개요

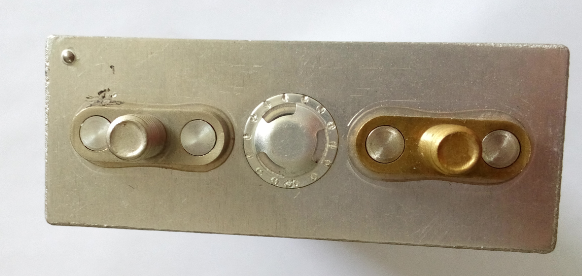

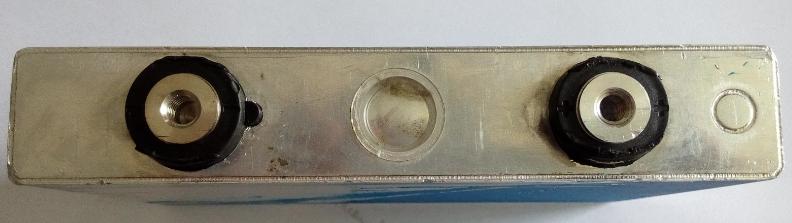

강철/알루미늄 케이스 정사각형 배터리의 자동 진공 펌핑 및 강철 볼 밀봉에 적합합니다(장비를 글러브 박스에 넣어 사용할 수 있습니다).
2. 장비 동작 프로세스
장비는 좌우 듀얼 챔버 듀얼 스테이션 구조를 채택하고 배터리 로딩 및 언로딩과 스틸 볼 펀칭 작업이 동시에 진행됩니다.배터리를 고정된 고정 장치에 넣습니다.→ 공급 실린더가 배터리를 비드 영역으로 보냅니다(다른 고정 장치가 공급 위치로 후퇴합니다)→ 밀봉 실린더가 아래로 눌러 밀봉합니다.→ -85~95Kpa로 진공을 시작합니다(→ 배터리의 반대쪽에서도)→ 비드 실린더 앞에 스틸 볼을 보냅니다.→ 비드 실린더가 삽입됩니다.→ 모든 메커니즘이 재설정됩니다.→ 공기를 충전하고 압축하여 진공을 해제합니다.→ 공급 실린더가 다른 배터리를 비드 영역으로 보내고 동시에 완성된 비드 배터리를 꺼냅니다.

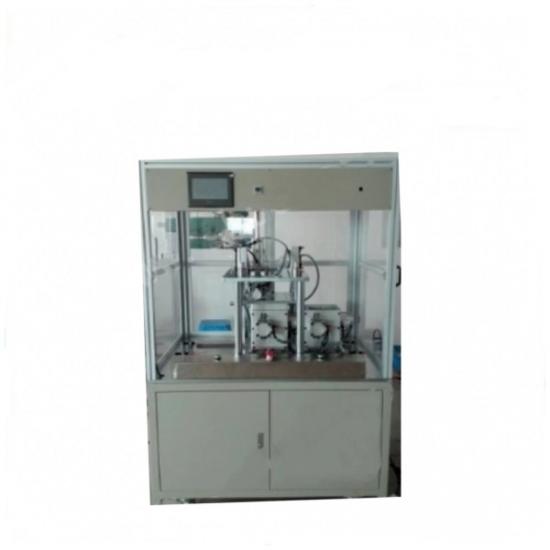

전체 구조(첨부 그림) : 본체 크기는 약 L1200mm × W800mm × H1700mm(랙 포함)입니다.
(필요시: 글러브박스에 설치: 본체 크기는 약 "L1100×W800×H850mm"이며, 조작 패널과 제어 박스는 글러브박스 외부에 배치할 수 있습니다.)
3、공정 성능
좌우 듀얼 워크스테이션 상하 배터리, 수동 공급 방식; 먼저 진공 청소한 후 강철 볼을 적용합니다. 강철 볼 저장 탱크는 일정한 용량을 가지고 있으며 조작이 간편합니다. 진공 청소 시간과 진공 압력 값은 패널에서 쉽게 설정할 수 있습니다. 상하 캐비티에는 비드 주조의 정확성을 보장하기 위한 위치 지정 장치가 장착되어 있습니다. 초기 고정구 크기와 강철 볼은 주문 시 제공된 모델에 적합합니다. 기계의 주요 구성 요소는 모두 크롬 도금되어 녹슬지 않고 내부식성이 뛰어납니다. 독립 제어 전기 상자는 글러브박스 외부에 배치되어 부식을 방지합니다. 프로그래밍 가능한 컨트롤러 PLC 자동 제어, 인간-기계 디스플레이 작동, 직관적이고 편리합니다. 전체 기계가 안전하고 안정적으로 작동하며 신뢰할 수 있는 제어와 편리한 작동이 가능합니다.
4. 기술적 매개변수
아니요 | 전원 공급 장치 구성 | 220V/50HZ 전력 0.1kw | 메모 |
1 | 압축 공기 | ≥ 0.6mpa 10L/min (사용자 제공) |
|
2 | 진공 소스 | -0.09mpa , 40L/min (공급업체 제공, 진공 펌프 모델 FY-2C-N) |
|
3 | 장비 무게 | 약 350kg |
|
4 | 장비 크기 | L 1200mm × W 800mm × H 1700mm (랙 포함) |
|
5 | 강철 공 | φ 1.4~2.2mm 스테인리스 스틸 볼(사양 중 하나) |
|
6 | 볼링 편차 정확도 | ≤ 0.03mm |
|
7 | 진공 값 제어 | -85~90Kpa |
|
8 | 진공 펌핑 시간 | 1~999초 이내 |
|
9 | 압력 방출 제어 | 0.1~0.6kPa |
|
10 | 장비 용량 | ≥ 5PPM (관련 매개변수 진공 및 압력 유지 시간 8초, 진공 값 -85Kpa, 진공 펌프 10L/분) |
|
11 | 합격률 | ≥ 99.5% |
5、일반 장비 구성 및 표준
1. 장비 외관 색상 : 국제 표준 웜 그레이 lC
2. 장비 소음 ≤ 60 db로 기계 외벽으로부터 40mm 떨어진 곳에서 측정합니다.
3. 해당 장비는 장비에 대한 관련 국가 안전 기준을 준수하며, 구매자의 관련 안전 규정에서 요구하는 모든 안전 기준 및 요구 사항을 충족합니다.
4. 중국어 작동 매뉴얼과 장비 유지관리 매뉴얼이 첨부되어 있습니다.
5. 장비에 대한 전기 제어 다이어그램, 공압 제어 다이어그램, 구입한 구성품 매뉴얼, 소스 프로그램 코드 및 기타 자료를 무작위로 전달합니다.
6. 장비 교체를 위해 각 구성 요소의 목록과 도면을 제공하세요.
7. 취약한 부품의 목록, 여기에는 부품명, 개별 부품의 수량, 사양이나 도면, 브랜드, 예상 수명 및 기타 정보가 포함됩니다.
6. 장비의 주요 구성품의 구성
아니요 | 기계 부품 | 메모 |
1 | 랙 메커니즘 |
|
| 크롬 도금 플랫폼 바닥판, 크롬 도금 기둥 등을 장착 |
|
2 | 전치 메커니즘 |
|
| 변위 실린더, 가이드 레일, 슬라이딩 베이스 플레이트, 진공 챔버를 장착하여 두 개의 진공 챔버가 클램핑과 스틸 볼 펀칭의 교대 작동을 실현합니다. |
|
3 | 결합 캐비티의 밀봉 메커니즘 |
|
| 밀폐된 커버 플레이트(크롬 도금)를 장착하고, 실린더로 들어올리고, 4개의 가이드 기둥을 갖춤; |
|
4 | 강철 볼 공급 메커니즘 |
|
| 강철 볼 홈, 강철 볼 파이프라인, 볼 공급 이젝터 핀(수입 SKD 경화 처리), 볼 공급 실린더, 밀봉 커버 플레이트에 설치된 밀봉 실린더를 갖추고 있습니다. |
|
5 | 볼 타격 메커니즘 |
|
| 크롬 도금된 씰링 시트 플레이트, 강철 볼 이젝터 핀(수입 SKD 경화 처리), 강철 볼 실린더를 장착했습니다. |
|
6 | 고정 장치 메커니즘 |
|
| 배터리 위치 지지판, 탄성 압력판, 실린더 위치 압력판을 장착하고 클램프 위치 배터리를 장착하여 진공 챔버에 설치 |
7 、 주요 구성 요소
아니요 | 이름 | 상표 | 메모 |
1 | 제어 PLC | 미쓰비시/오므론/LG |
|
2 | 전기 제어 장치 | 에스엠씨 |
|
3 | 인간-기계 디스플레이 | 미쓰비시 |
|
4 | 진공 게이지 | SMC/썬엑스 |
|
5 | 실린더 | 항공/SMC |
|
6 | 공압 부품 | 항공/SMC |
|
7 | 가이드 레일 | 아바 |
8、 장비는 유입되는 자재 및 제품 사양에 적응할 수 있습니다.
원통형 배터리: H (60-180) × 직경(25-45) mm
정사각형 배터리: H (60-280) × W(40-150) mm × T (15-60) mm
참고: 강철구의 직경이 고정되면 장비 교체 위치 고정 장치는 다른 크기의 배터리와 호환될 수 있습니다.
