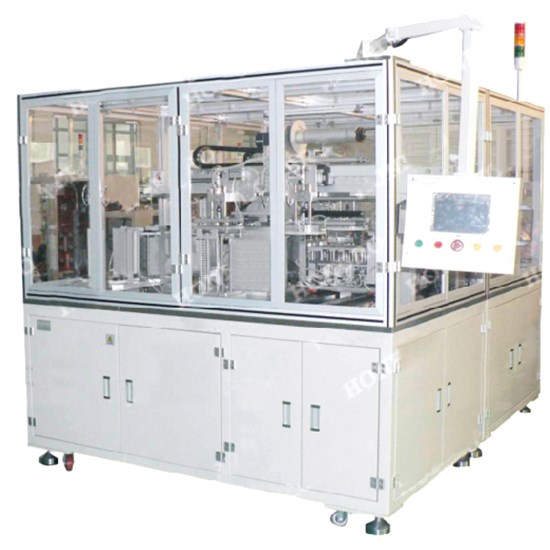

리튬 배터리 스태킹 공정을 위한 자동 파우치 셀 스태킹 머신

기능

●  본 장비는 양극 및 음극 Z형 리튬이온 전지에 적합하며, 분리막 적층 조립체, 극성군 내 자동 외주 분리막, 격막 자동 절단, 자동 종단 잠금 접착 테이프, 자동 블랭킹, 수동 수집 배터리 등이 있습니다.

특징

●  양극과 음극은 단일 구성 관리자, 트로프 시트 는 실시간 리프팅 구조를 가지고 있습니다.

●  약간의 굽힘, 솔질, 흔들림 및 유연한 흡착판은 다중 플레이트 흡수 현상을 효과적으로 방지할 수 있습니다.

●  2차 정밀 위치 지정, 플레이트 정렬 정도를 보장합니다.

●  장비 먼지 제거 장치는 먼지 수집기 칩을 집중시켜 기계적 메사 청소를 보장합니다.

●  양극과 음극 압력 클로 음극 필름은 교차 오염 현상을 방지합니다.

●  격리막 이온 바람 블로우 드라이, 정전기 격리막을 제거합니다.

●  2차 위치 지정 설치 초음파 센서는 반복 또는 알약 부족을 감지합니다.

●  서보 드라이브 적층기를 채택하여 시트 층 사이의 응력을 균등하게 할 수 있습니다.

●  수입 무흔 버퍼 흡착판은 흡착판 인쇄, 압입 현상 발생을 효과적으로 방지합니다.

●  다이어프램 재활용 및 첫 번째 다이어프램 교정 기능이 있습니다.

기술 매개변수(참조용) ：

목	HBZDP150	HBZDP250	HBZDP300
측정하다	1800*1600*1950mm (길이*너비*높이)	1920*1850*1950mm (길이*너비*높이)	2100*1850*1950mm (길이*너비*높이)
무게	약 1.0T	약 1.2T	약 1.3T
힘	AC220V/50Hz, 3.0kw	AC220V/50Hz, 3.0kw	AC220V/50Hz, 3.0kw
공기원	> 0.6Mpa, 30L/분	> 0.6Mpa, 30L/분	> 0.6Mpa, 30L/분
진공 소스	≤ -0.09Mpa,15L/s	≤ -0.09Mpa,15L/s	≤ -0.09Mpa,15L/s
적용 범위	길이: 50-150mm, 너비: 35-90mm, 두께: 5-30mm	길이: 100-250mm, 너비: 60-150mm, 두께: 5-50mm	길이: 150-300mm, 너비: 100-200mm, 두께: 5-50mm
용량	1.1-1.4초/플레이트	1.2-1.6초/플레이트	1.3-1.7초/플레이트
행동	> 99%	> 99%	> 99%
