상표 :
TMAX품목 번호:
TMAX-J400결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일

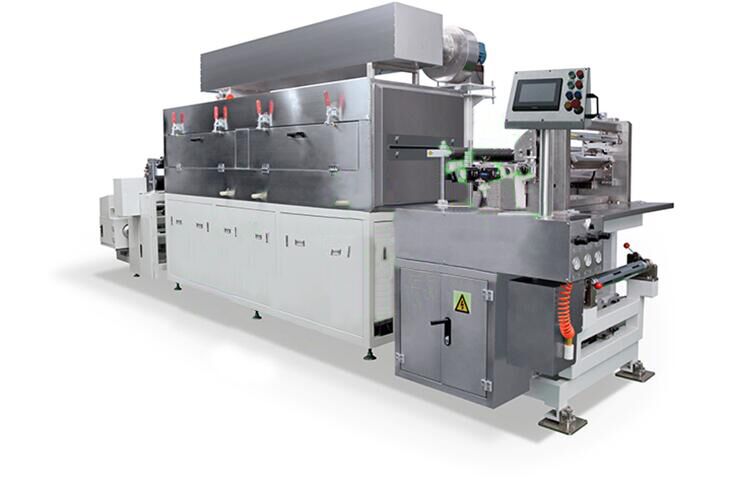

이 코팅기는 리튬 이온 배터리 양극 및 음극 전극의 고정밀 코팅을 위해 설계되었습니다 . 권취 유닛, 코팅 헤드 유닛, 건조 오븐 유닛, 견인 유닛, 권취 유닛, 전기 제어 유닛 으로 구성되어 있습니다 . 이 시스템은 고정밀 및 고일관성 전극 코팅을 보장합니다 .
본 제품은 오일 기반 또는 수성 리튬 철 인산염, 오일 기반 리튬 코발트 산화물, 3원, 리튬 망간 산화물, 니켈-코발트-망간 산화물, 오일 기반 또는 수성 음극 탄소 흑연, 리튬 티타네이트 및 기타 슬러리와 같은 슬러리 시스템의 코팅 공정에 적합합니다.
주요 특징
· 지속적인 장력 제어: 기계 는 댄서 롤러 위치 에 따라 작동 속도를 조정하여 안정적인 장력 조절을 보장합니다 .
· 분할형 장력 제어: 두 개의 활성 롤러 사이에 있는 댄서 롤러, 전위차계, 모터 로 구성된 폐쇄 루프 장력 시스템입니다 .
압출 /슬롯 다이 코팅
1. 스크류 펌프는 슬러리를 간헐 밸브 로 지속적으로 공급하여 다이 헤드 로의 슬러리 흐름을 제어합니다 .
2. 다이 헤드 립은 오븐에서 고온 건조를 통해 슬러리를 전극 기판 위로 압출합니다 .
3. 간헐적 인 밸브 타이밍은 코팅 길이를 결정합니다. 코팅하지 않는 단계에서는 슬러리가 저장 탱크로 재순환됩니다.
마이크로 그라비어 코팅
1. 밀봉된 코팅 챔버는 트레이 , 닥터 블레이드, 마이크로 그라비어 롤러 및 배리어 플레이트 로 형성됩니다 .
2. 페리 스탈틱 펌프는 슬러리 를 챔버로 공급하고, 마이크로 그라비어 롤러는 코팅을 기판 위로 옮겨 연속 코팅을 실시합니다 .
3. 코팅 폭과 두께는 롤러의 라인 수와 조각 깊이에 따라 제어됩니다 .
· 기판 건조: 코팅된 기판 이 건조 오븐에 들어갑니다.
· 열풍 건조: 오븐은 전기 가열 , 팬 및 열풍 순환을 이용해 물이나 용매를 증발시킵니다.
· 가변 풍량 제어: 팬 속도는 주파수로 제어되어 슬러리 유형에 따라 풍량을 조절합니다.
· 배기 시스템: 추출된 증기는 배기 시스템을 통해 재활용되거나 배출됩니다 .
|
매개변수 |
사양 |
|
압축 공기 |
0.6MPa(건식, 무유, 여과); 연결 포트 1개 |
|
공기 흐름 속도 |
1L/분(평균) |
|
설치된 전원 |
137kW (실제 전력 소비량: 설치 전력의 80-90%) |
|
온도 |
23-30°C(구매자의 프로세스 요구 사항에 따라 설정됨) |
|
습기 |
≤60% (구매자의 프로세스 요구 사항에 따라 설정됨) |
|
건조 길이 |
3m/구간 × 4구간 = 12m |
|
바닥 하중 용량 |
400kg/m² |
|
설치 공간 |
약 L18 × W2.8 × H3.0m (운영 공간 및 유지보수 접근 제외) |
|
페인트 색상 |
표준 Heson 색상 또는 구매자가 제공한 색상 샘플 |
