상표 :
TMAX품목 번호:
TMAX-Dia-210*W330mm결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

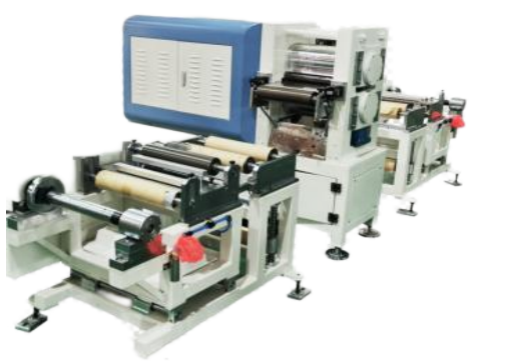

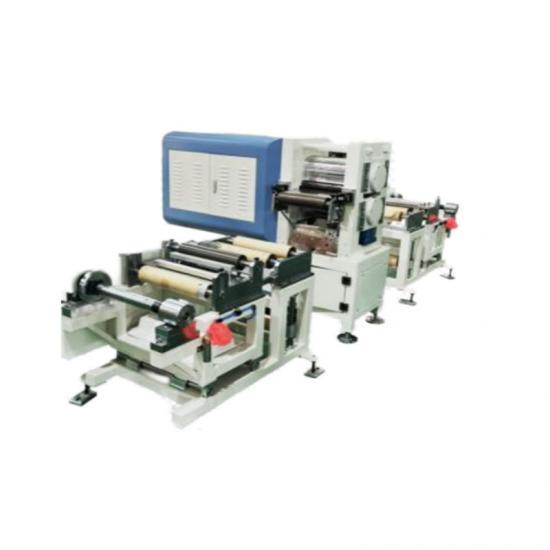

5일와인딩 및 언와인딩 시스템을 갖춘 자동 열 유압 롤링 프레스 기계 ∮210X330mm
1. 서론
롤러 프레스는 연속 압연 생산 라인의 주요 장비입니다. 주강 갠트리 프레임, 롤러, 가변 주파수 모터 감속기, 기액 가압 시스템, 간격 조절 시스템, 전기 제어 시스템, 공급 보호판, 롤러 표면 세척 메커니즘으로 구성됩니다. 주요 기능은 롤러 압연 시 폴피스가 적절한 치밀도에 도달하도록 하고, 코팅 두께에 따라 폴피스의 두께 요건을 충족시키는 것입니다. 이 장비는 서보 모터를 사용하여 롤 간격을 조절하고, 주파수 변환기를 통해 선형 속도를 조절하여 무단 속도 조절을 실현합니다.
2. 사양
롤러 | 직경 210*W330mm |
속도 | 2-8r/분 |
작업 효율성 | 0.8-5m/분 |
코팅 균일성 | ±0.002mm |
전극 두께 균일성 압연 후의 조각 | ≤±0.002mm |
기계 외관 | 회색과 파란색. 다이얼 인디케이터 두 개가 설치되어 있습니다. 안전 보호 장치는 경고색으로 칠해져 있다 |
주요 기능 | 극 조각은 특정 두께에 도달합니다. 롤이 굴러가는 동안 |
베어링 | 압연기용 특수 베어링 |
매끄럽게 하기 | 3# 리튬 그리스 |
유효 롤링 폭 | 300mm |
재료 | 9Cr3Mo |
표면 경도 | HRC66 이상 |
담금질층 깊이 | 18 ～25mm |
롤크롬 도금 | ≥0.18mm |
롤 직경 점프 | ≤±0.002mm |
롤 표면 거칠기 Ra | ≤0.04 |
최대 온도 | 최대 온도: 150 ° C |
롤 갭 조정 | 조정 나사 막대는 중간 쐐기를 구동합니다. 조정 조인트 |
주 모터 동력 | 0.75KW(380V 50Hz) |
압력 모드 | 전기 유압 펌프 |
유압 실린더 사양 | 실린더 보어 φ 63mm 스트로크 15mm |
최대 작동 압력 | 37T*2개 |
작동 오일 압력 | 40MPa |
최대 압력 | 60MPa |
3. 풀림
풀림 샤프트 : 컨트롤 밸브가 있는 인플레이션 샤프트는 인플레이션 건 사양을 갖추고 있습니다: 3인치 * 350mm
극 조각 장력 제어 기능이 있는 자기 입자 브레이크, 정격 토크 25N.M 장력 조정 범위: 0 ~ 25kg
편차 보정 제어 광전 편차 보정 장치 가이드 제어 선형 베어링 가이드
총 이동 길이 ± 50mm
부품의 무게는 약 80kg입니다
4. 와인딩
기능: 압연된 극 조각 재료를 맨드럴에 감습니다. 와인딩 샤프트: 제어 밸브가 있는 팽창형 샤프트
팽창식 총 장착 사양: 3인치 * 350mm
극판 장력 제어 기능이 있는 자기 입자 브레이크, 정격 토크 25N. M 장력 조정 범위: 0 ~ 25kg
편차 보정 제어 : 광전 편차 보정 장치 편차 보정 정확도 : ± 0.2mm
가이드 제어 : 리니어 베어링 가이드 총 이동 길이 : ± 50mm
구동 : 모터 감속기와 자기 입자 클러치를 통해 권선 샤프트를 구동합니다. 권선 모터 전력 : 0.75KW (380V 50Hz)
부품의 무게는 약 80kg입니다

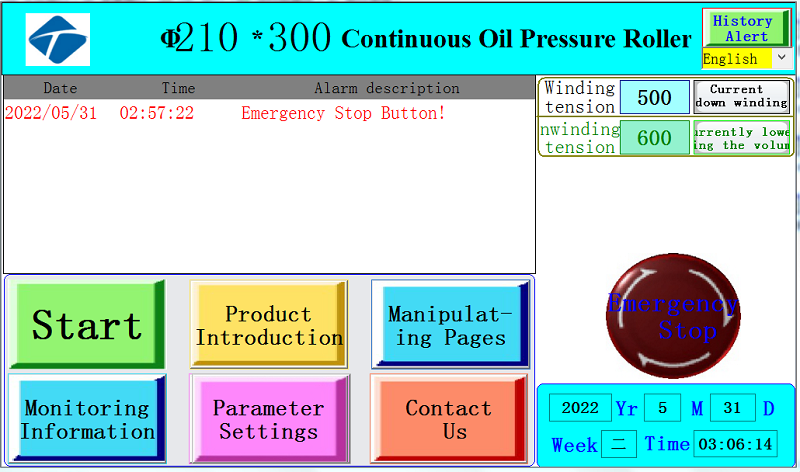

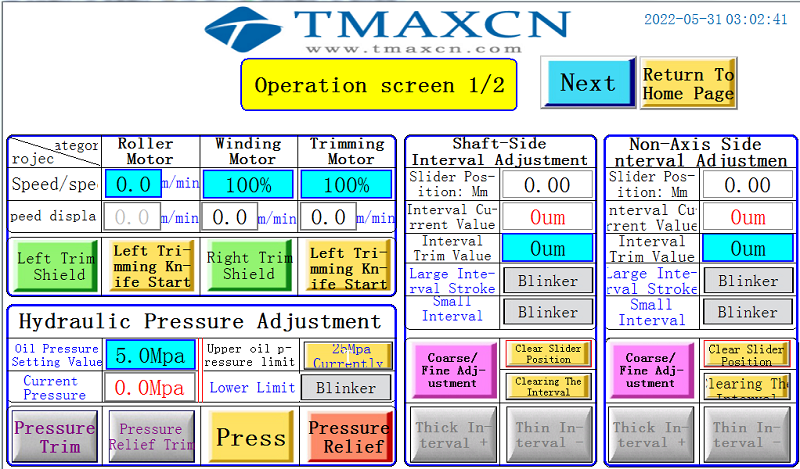

5. 제품 이미지
