상표 :
TMAX품목 번호:
TMAX-ZX550결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일

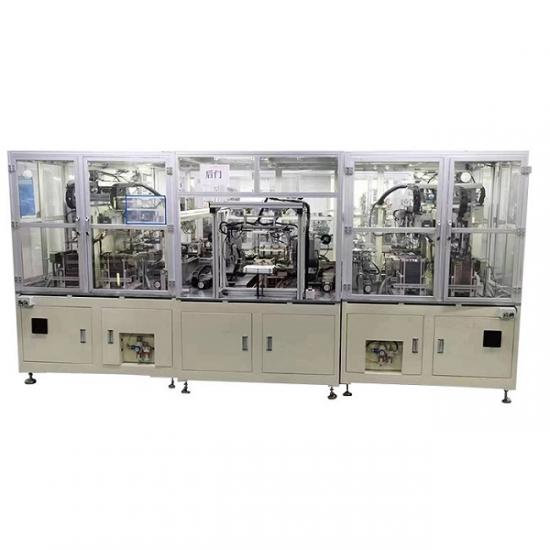

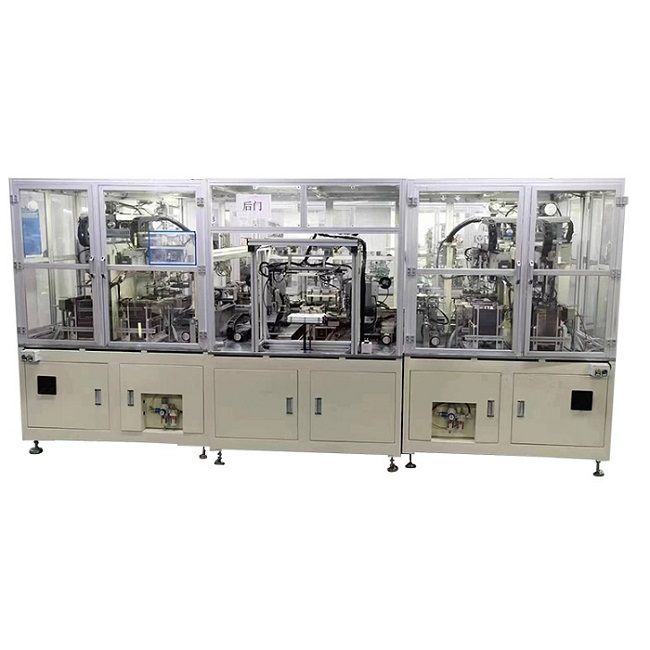

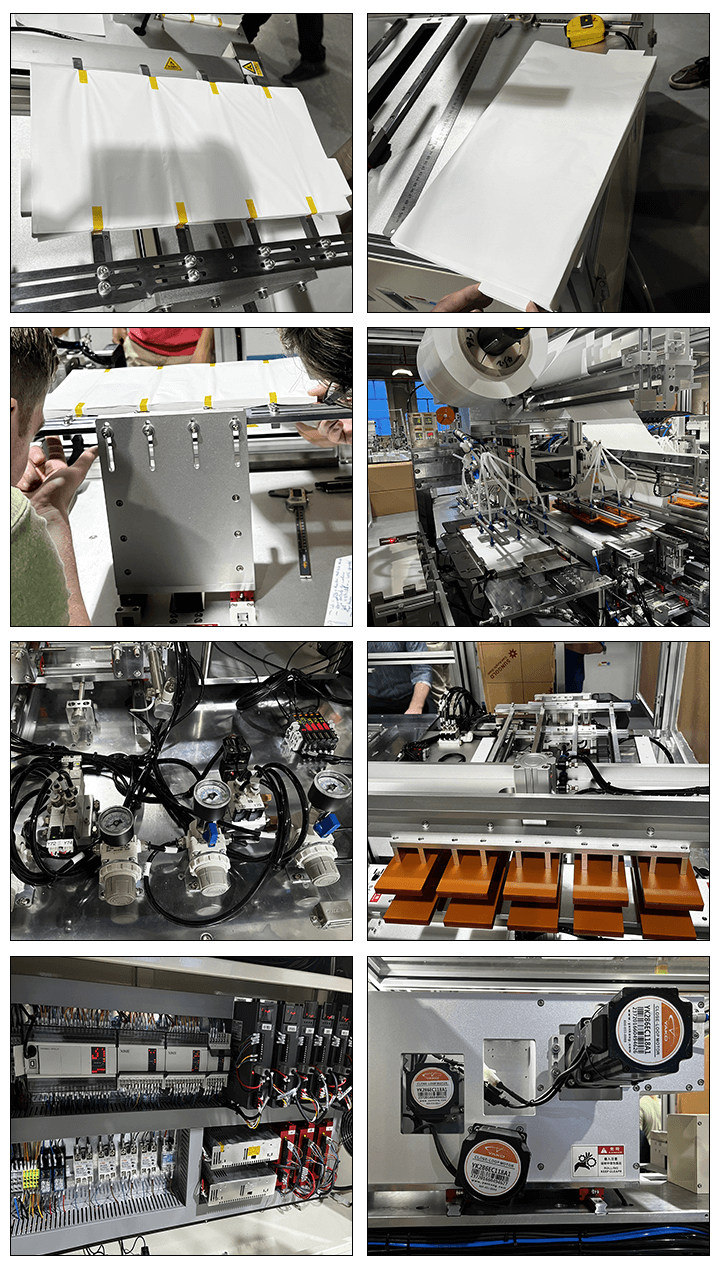

프리즘 셀 생산 라인용 자동 이중 작업 스테이션 스태킹 머신
I. 기능 개요
분리기는 장력 메커니즘을 통해 능동적으로 풀려 스태킹 테이블에 삽입됩니다. 스태킹 테이블은 다이어프램을 앞뒤로 움직여 극 조각을 놓습니다. 양극/음극 조각이 먼저 쌓이고 두 세트의 로봇 흡입 컵이 왼쪽에 있는 두 상자에서 양극 및 음극 조각을 꺼내 정확한 위치 지정 후 스태킹 테이블에 쌓습니다. 스태킹이 완료되면 분리기가 절단되고 로봇이 코어를 접착 스테이션으로 옮겨 자동 접착합니다. 동시에 다음 코어의 자동 스태킹이 시작됩니다.
II. 기본 매개변수
1. 크기: 2100mm(L) × 2350mm(D) × 1877mm(H)；
2. 전원 공급 : 220V 50HZ
3. 공기원 : 0.5MPa
4. 부식성 가스, 액체 또는 폭발성 가스 없음
5. 색상 : 공급업체 표준 색상 샘플(국제 웜 그레이 1C)
III.기술적 매개변수
1. 적용 규격: 길이 L370 ~ 550, 너비 W 80 ~200mm, 두께 H 8 ~ 30mm;
탭 길이 Q ≤ 30mm
2. 장비 속도 : 2.0 ~ 2.3S/개;
3. 극편과 분리기의 정렬 정확도: 중심 편차 ± 0.3mm;
4. 방진: 자재상자와 사전위치에는 효과적인 방진 메커니즘이 장착되어 있습니다.
5. 신뢰성: 위치 결정 핀은 장비의 고정밀 및 자주 움직이는 모듈에 고정됩니다.
6. 다중 조각 누출 방지: 다중 조각에 대한 초음파 감지를 통해 다중 조각이 코어에 겹쳐지는 것을 효과적으로 방지할 수 있습니다.
7. 탭 당김 및 각도 누락으로 인해 폴피스가 코어로 빠지는 것을 방지하기 위해 폴피스의 폴 러그 각도 누락을 감지합니다.
셀 사양:
목 | 명세서 |
셀 길이 | 370-550 |
셀 너비 | 80-200 |
셀 두께 | 8시 30분 |
탭 방향 | 대측 |
폴 러그가 반대쪽에 있을 때 ，L+L1≤ |
520 |
IV . 표준 구성
송 / 수 | 구성 요소 이름 | 수량 / 세트 | 설명 |
1 | 자동 카세트 로딩 메커니즘 | 2 | 특수 카세트 삽입 ; 양극 1 세트 , 음극 1 세트 , 조정 범위 가 넓음 . |
2 | 폴 로딩 보조 메커니즘 m | 2 | 브러시 및 진동 메커니즘 ; 송풍 및 진공 장치 ; 다중 부품 방지 |
3 | 기둥 공급 리프팅 메커니즘 m | 2 | 극 조각 의 안정적인 로봇 픽업 ; 재료 부족 시 자동 정지 알람 |
4 | 분리기 장력 메커니즘 m | 1 | 횡격막 활성 풀림 , 지속적인 긴장 |
4. 1 | 분리기 편향 시스템 | 1 | 풀림 보정 . |
5 | 기계적 사전 위치 지정 모듈 | 2 | 기계적 으로 정밀한 위치 지정 , 집진 장치 , 추가 집진 메커니즘 |
5.1 |
다중 필름 감지 |
2 |
초음파 두께 감지 기능으로 여러 조각이 코어 에 들어가는 것을 방지합니다 . |
6 | 스태킹 로봇 | 2 | 로봇 이 극 조각 을 안정적 으로 잡고 놓을 수 있도록 하는 서보 드라이브 , 재료 상자 의 서보 픽업 |
7 | 흡입 컵 메커니즘 m을 먹이세요 | 4 | 진공 노즐 형 2 세트 , 흡입 판형 2 세트 |
8 | 테이블 쌓기 | 1 | 서보 구동 스태킹 테이블 이동 및 리프팅 : 스태킹 테이블 의 왕복 운동 을 위한 정밀 볼 스크류 |
9 | 분리기 불어내기 | 1 | 공기 분사 를 통해 다이어프램 을 반대쪽 으로 다시 불어 넣는 것 |
1 0 | 조작기 클램핑 모듈 | 1 | 조작기 를 통한 코어 자동 전송 |
1 1 | 분리기 차단 메커니즘 m | 1 | 길이 를 결정한 후 끝 롤 을 절단 하기 위한 핫 커터 메커니즘 세트 1 개 |
1 2 | 테이프 측면 부착 메커니즘 m | 1 | 전면 측면 접착 ( 폴 러그 중앙 포함 ) 접착 위치 및 수량 설정 가능 |
1 3 | 자동 언 로딩 메커니즘 | 1 | 자동 코어 스태킹 및 배치 픽업 으로 즉각적인 수동 요구 사항 감소 |
1 4 | 전기 운영 시스템 | 1 | 비상 정지 , 전원 스위치 등을 위한 버튼 이 있는 터치 스크린 조작 . |
1 5 | 제어 시스템 | 1 | 공간 절약 및 유지 관리 용이를 위해 기계 내부에 전기 및 공압 회로를 설치 하였습니다 . |
1 6 | 랙 기판 | 2 | 색상 : 컴퓨터 화이트 |
1 7 | 방진 커버 | 1 | 인터록 스위치와 비상 스위치 가 있는 알루미늄 플렉시 글라스 커버 1 세트 |
1 8 | 먼지 추출 메카니스 m | 1 | 진공 청소용 송풍기 ; 사전 위치 지정 , 재료 상자 |
1 9 | 진공 시스템 | / | 진공 발생기 |
V. 주요 구성 요소 구성
1. 표준 부품 목록
송 / 수 | 이름 | 상표 | 비고 |
1 | 공압 실린더 | 에어타 C |
|
2 | 자석 스위치 | 에어타 C |
|
3 | 선형 가이드 | 히윈 / 딩한 |
|
4 | 볼 스크류 | 티비 |
|
5 | 서보 모터 / 드라이브 | QL / 신제 |
|
6 | 솔레노이드 밸브 | 에어타 C |
|
7 | P LCs | 오므론 / 히타치 |
|
8 | 센서 | 다오촨 / F & C |
|
9 | 광섬유 | 키엔스 / 선엑스 |
|
1 0 | 터치 스크린 | 오므론 / MCGS |
|
|
|
|
