상표 :
TMAX품목 번호:
TMAX-XY-350결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일

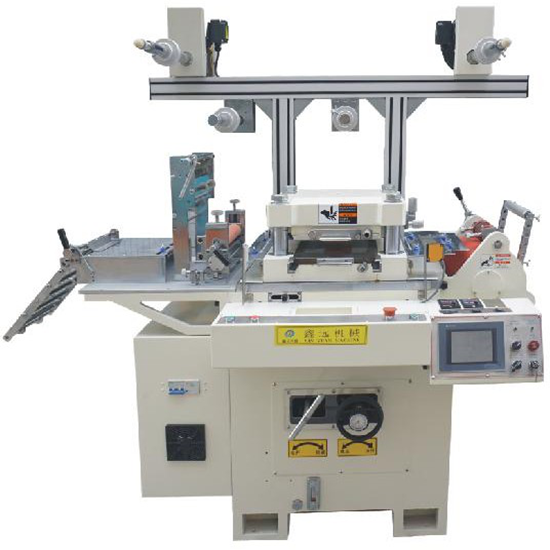

파우치 셀 전극 시트용 자동 이중 서보 고속 다이 커팅 머신
다이 커터는 주로 파우치 셀 /폴리머 배터리를 적층하기 위한 파우치 셀 전극 시트 절단에 사용됩니다 . 파우치 셀 생산 라인에서 특정 형상의 양극 및 음극을 생산하는 데 필수적인 도구입니다.
적용 범위 :
접착제 제품, 백라이트, 방진막, 구리 호일, 알루미늄 호일, 보호 필름, PE, PET, 광학 필름, 흑백 접착제, 프레임 접착제, 단면 및 양면 접착제, 마일라, 폼 및 기타 재료.
주요 특징
1. 고급 컴퓨터 디지털 도면 시스템, 이중 서보 드라이브, PLC 프로그램 제어, 터치 스크린 작동, 빠른 다이 커팅 속도 및 높은 효율성을 채택했습니다.
2. 전반적인 디자인:
① 공급 프레임은 미세 조정 장치를 채택하여 조정이 더욱 편리하고 빠릅니다.
② 스테인리스 강판을 다이커팅 부품, 재료 투입구 및 배출구, 공급 프레임에 사용하며, 스케일 부식을 방지하여 재료 조절을 용이하게 합니다 . 이 기계는 고정밀, 저소음, 고속 작동이라는 장점을 가지고 있습니다.
④ 서보 메인 모터로 구동하여 스탬핑이 더욱 안정적이고 전력을 절약합니다.
3. 다이커팅 부분:
① 설치 가능 : 조각틀, 목공틀, 고무틀, 부식틀, 철물틀 등
② 다중 자동 펀칭을 쉽게 실현할 수 있으며, 중첩 정확도가 높습니다.
③ 완전히 밀어낼 수도 있고, 절반만 밀어낼 수도 있다.
④ 작업자의 안전을 보장하기 위해 미러 라이트 커튼 안전 보호 장치를 장착했습니다.
4. 기계의 수명과 안정성을 보장하기 위한 자동 오일 공급 시스템;
5. 라미네이팅 머신, 슬라이싱 머신 등의 장비와 함께 온라인으로 사용할 수 있습니다.
명세서
|
기계 모델 |
XY-350 |
|
템플릿 영역 |
350*305mm |
|
최대 재료 폭 |
360mm |
|
다이 커팅 속도 |
18000p/h |
|
조절 가능한 스트로크 |
±3mm |
|
적용 가능한 공구 다이 |
보드몰드, 고무몰드, AB몰드, 조각몰드, 하드웨어몰드 |
|
도면 정확도 |
±0.1mm |
|
압력 정확도 |
±0.02mm |
|
힘 |
4.8KW |
|
전압 |
380V |
|
기계 무게 |
1800kg |
|
기계 크기
(길이, 너비, 높이) |
1950*1300*1800mm
|
