상표 :
TMAX품목 번호:
TMAX-ZW-D200R결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일

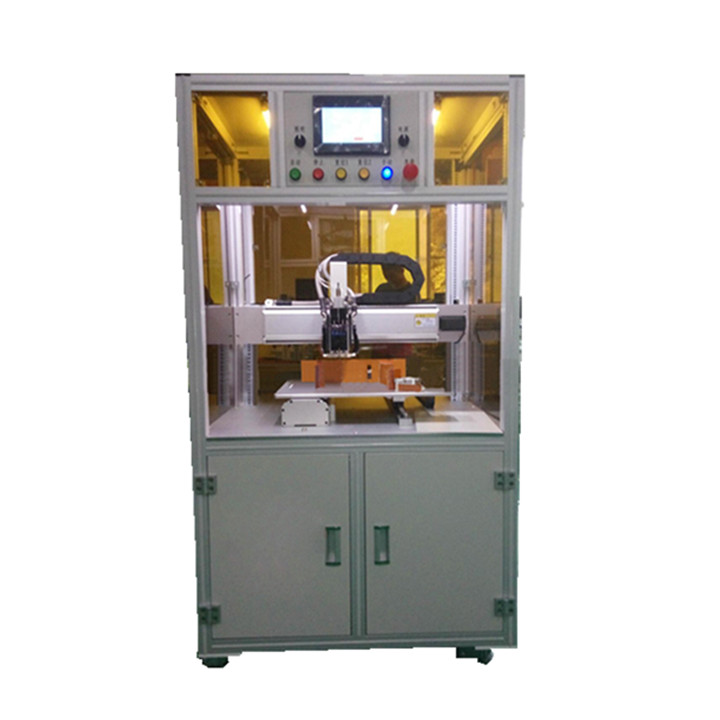

본 장비는 주로 원통형/폴리머 배터리 조립 시 배터리와 니켈 도금 강판 또는 니켈 스트립의 단면 및 양면 스팟 용접에 사용되며 , 배터리와 니켈 도금 강판 또는 니켈 스트립 사이의 용접 장력이 30N 이상 유지되도록 보장합니다. 본 장비의 스팟 용접 범위는 20개 시리즈 배터리 팩 및 20개 미만 시리즈 배터리 팩을 사용하는 18650 배터리의 용접 요건을 충족합니다 . 용접 배터리 개수는 스트로크에 따라 결정되며, 이는 작업자가 직접 설정할 수 있습니다.
장비의 전원 공급 및 전압 | AC 22 0± 10% , 50HZ±2HZ , 500W |
용접 전원 공급 장치 및 전압 | AC380V±10% , 50HZ±2HZ , 2000W |
용접 재료 | 순수 니켈 시트 : 0.03-0.2mm 니켈 도금 강철 스트립 : 0.03-0.3mm (범프용접은 0.6mm까지 용접가능) |
운전 모드 | TBI 나사 + 대만산 실버 정밀 리니어 가이드 |
용접 헤드의 회전 기능 | 용접 헤드는 양(+) 및 음(-) 회전을 지원하며, 특수 모양의 배터리의 점용접과 바늘 붙음 방지 기능에 적합합니다. |
최대 스팟 용접 속도 | 0.5S/ 포인트 ；1800개/시간
|
최대 하중 지지 중량 | 30kg
|
최대 스트로크 크기 범위 | X ：500mm ，Y ：400mm ，Z ：35mm ，R ：180º 툴링 플랫폼과 용접 바늘 사이의 거리는 300mm까지 조절 가능합니다 . |
용접 압력 | 두 용접 바늘의 압력은 독립적으로 조절 가능합니다. 압력은 안정적이고 신뢰할 수 있으며 조절이 간편합니다. 배터리 쉘과 연결부 사이의 용접 장력은 30N 이상으로 유지됩니다. |
용접 위치 | 배터리의 원통형 및 상단 평면 위치 |
용접 공정 | 작은 스파크 튀김, 버 없음, 색상 변화 없음, 용접이 아름답고, 성능이 안정적이며, 배터리 외관이 손상되지 않습니다. |
차원 | 900 L × 900 W × 1600 H mm |
무게 | 250kg
|
전원 코드 | 220V 10A
|
공압 연결 튜브 | 직경 8mm, 플러그 연결 용이, 공기압 0.4MPa |
