자동 100MWH EV 배터리 LFP/NCM 프리즘 셀 생산 라인 장비

1. 프리즘 세포의 소개 :

프리즘의 껍질아틱 셀은 주로 알루미늄 합금, 스테인리스 스틸 등의 소재로 제작됩니다. 내부 권취 또는 적층 공정을 채택하여 알루미늄 플라스틱 필름 배터리(즉, 파우치 셀)보다 셀 보호 효과가 더 뛰어납니다. 또한 원통형 배터리에 비해 셀 안전성도 크게 향상되었습니다.

중국에서는 각형 전지의 인기가 매우 높습니다. 최근 몇 년 동안 자동차용 동력 배터리의 사용이 증가함에 따라, 주행 거리와 배터리 용량 간의 모순이 점점 더 두드러지게 나타났습니다.

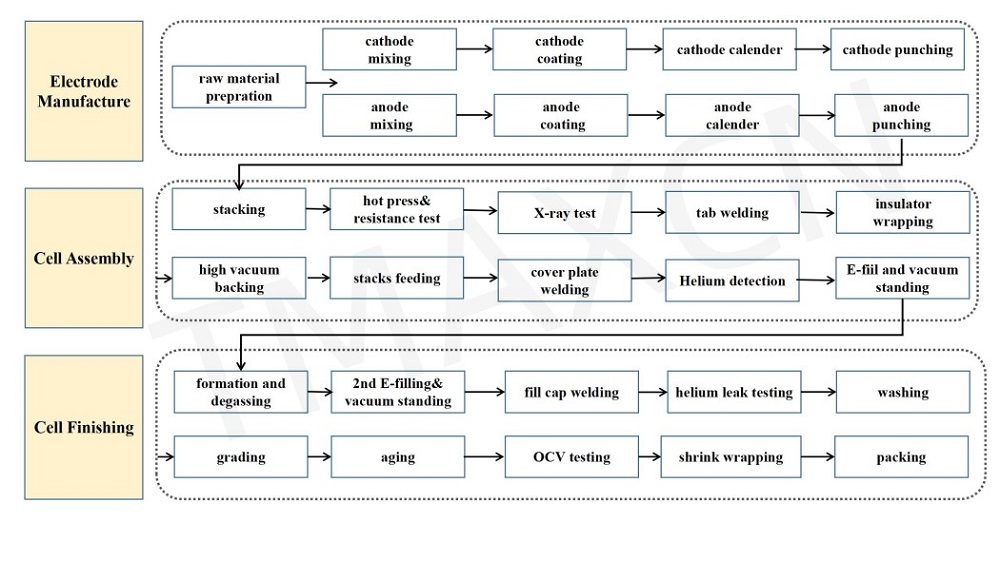

II. Primatic 배터리 공정 흐름도(권선 공정)

3、장비 목록:

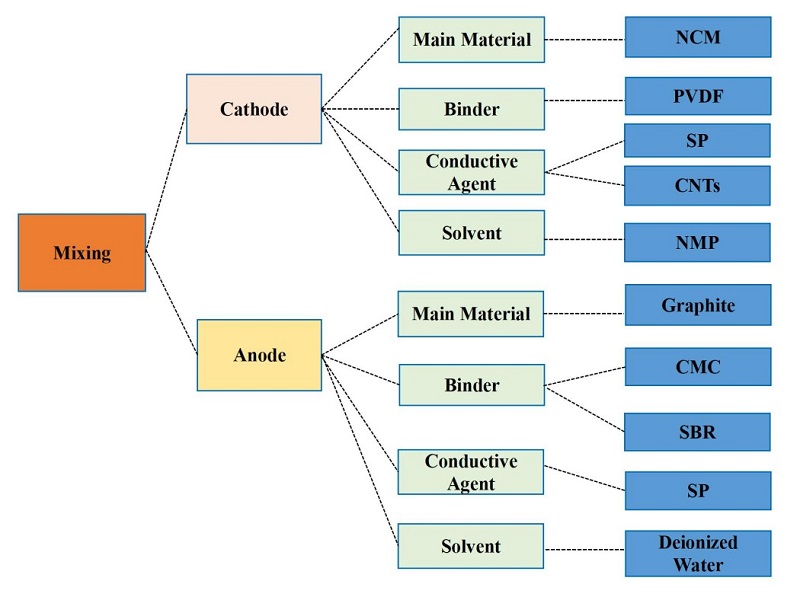

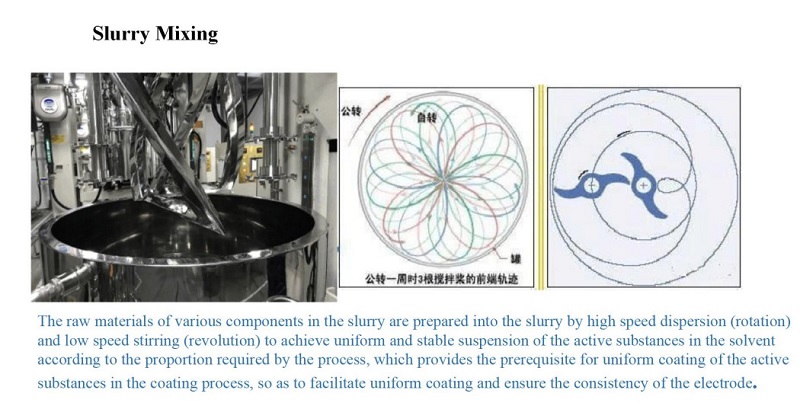

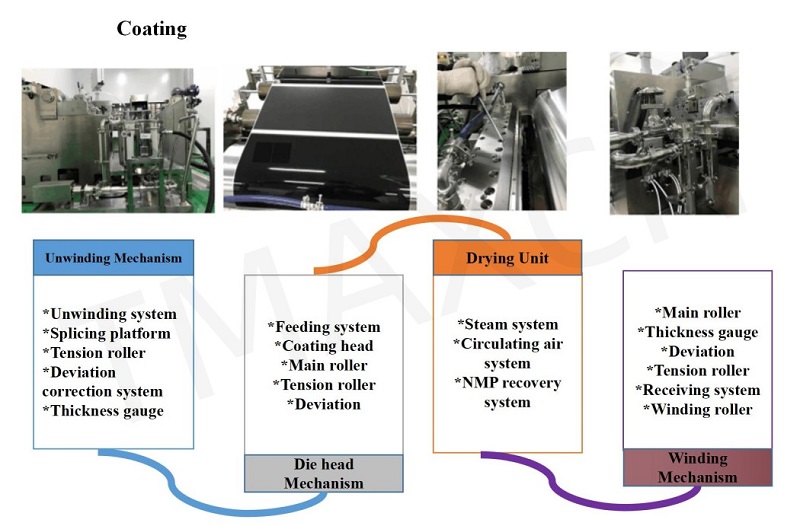

4. 혼합 및 코팅 :

전극 코팅:

리튬 전지의 양극과 음극은 유사한 형태이며, 유사하거나 동일한 장비에서 유사한 공정으로 제작됩니다. 활성 전극 물질은 금속 호일 양면에 코팅되어 있으며, 이 호일은 전지 내외부로 전류를 흐르게 하는 집전체 역할을 합니다. 양극 물질은 탄소이고 음극 물질은 리튬 금속 산화물입니다. 두 물질 모두 공장 출고 시 검은색 분말 형태로 출고되며, 훈련받지 않은 눈으로는 거의 구별할 수 없습니다. 양극 물질과 음극 물질 사이의 오염은 배터리를 손상시킬 수 있으므로, 두 물질이 서로 접촉하지 않도록 세심한 주의를 기울여야 합니다. 이러한 이유로 양극과 음극은 일반적으로 서로 다른 작업실에서 처리됩니다.

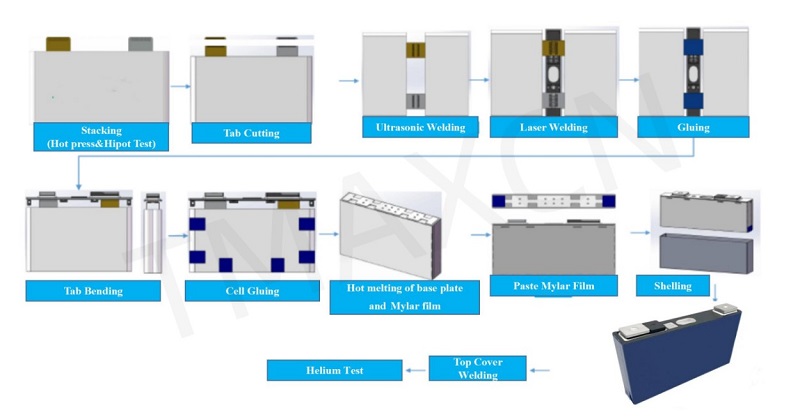

Ⅴ 、 셀 조립 공정:

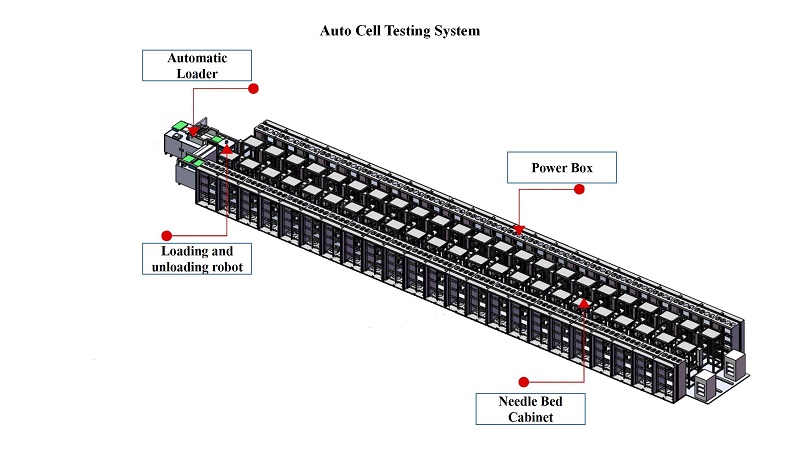

Ⅵ 、자동 셀 테스트 시스템:

자동로더, 레일로봇, 46대의 자동테스터로 구성되어 있습니다.

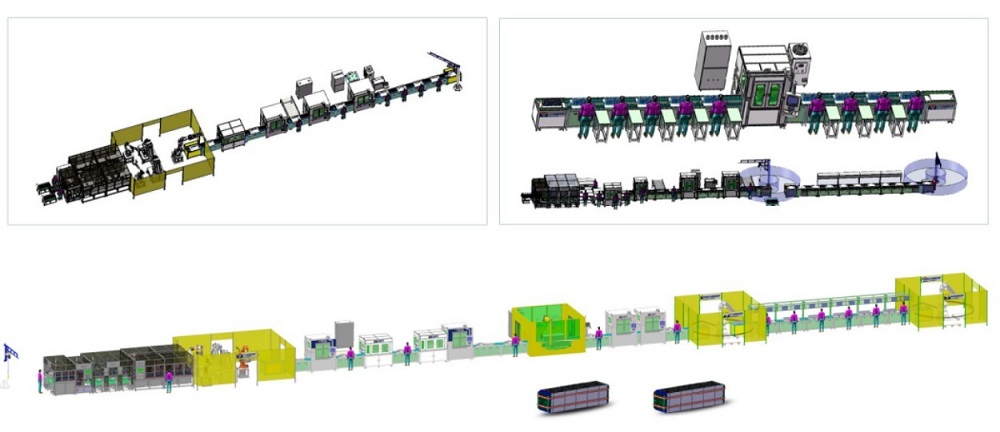

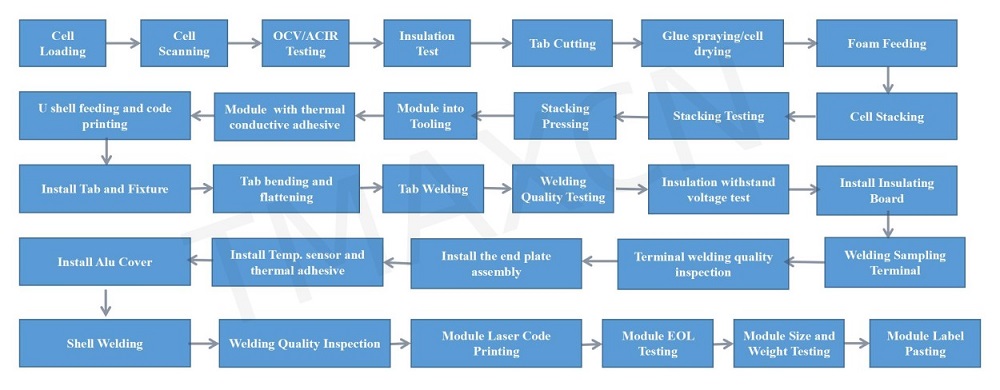

Ⅶ 、 모듈 팩 조립 공정:

Ⅷ、프리즈매틱 셀 모듈용 PACK 조립 라인의 공정 특징:

자동 로딩, OCV 테스트 및 분류, NG 제거, 셀 세척, 접착, 스태킹, 극성 판단, 자동 조임, 수동 결속, 자동 풀림, 폴 세척, 수동 알루미늄 바

(하네스 라인 외부 용접), 레이저 용접, 용접 후 감지, EOL 감지, DCIR 감지, PACK 조립 라인의 속도 체인 회전, 수동 조립 테스트.

 조립 공정 흐름이 원활하고, 생산 효율과 수율이 높아 대형, 중형 정사각형 알루미늄 쉘 배터리의 PACK 조립 요구 사항에 적합합니다.

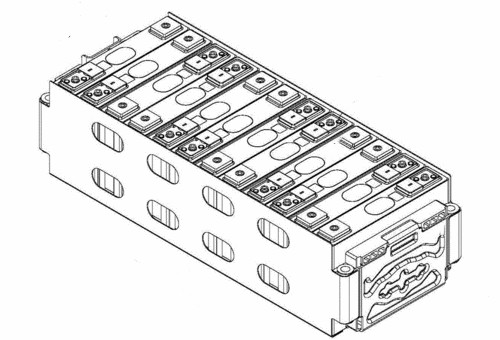

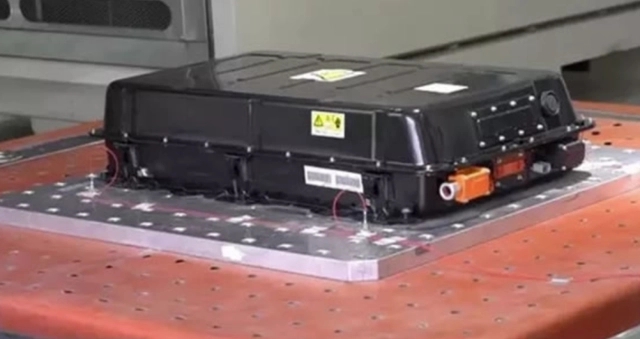

배터리 모듈:

단일 배터리가 만들어진 후, 이러한 배터리들을 그룹화하고 직렬 병렬로 연결하는 것이 전기 자동차 전원 배터리 시스템인  배터리 모듈 의 기반이 됩니다 .

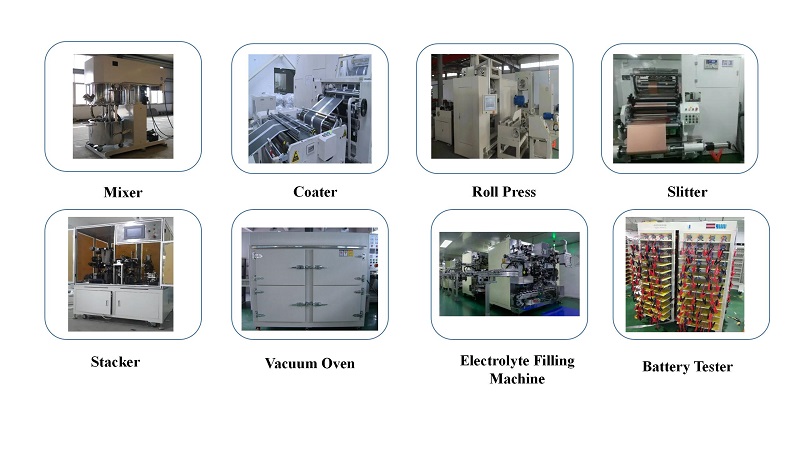

관련 기계:
