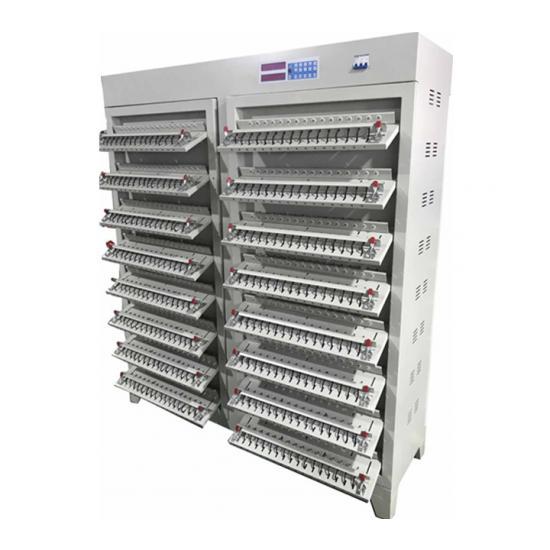

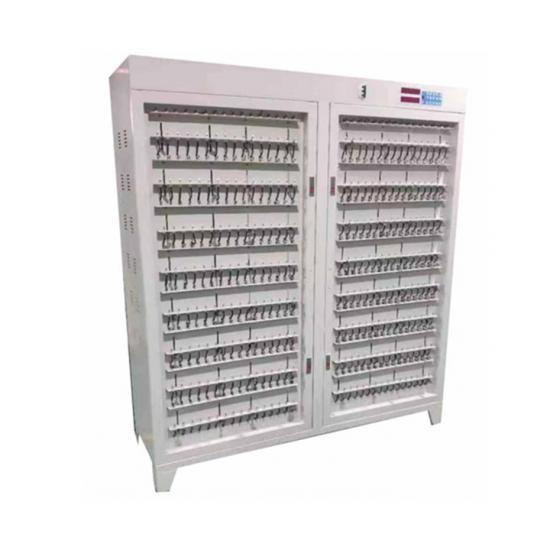

5V6A 512 채널 원통형 배터리 충전/방전 테스터

장비의 주요 성능

1. 각 장치는 전압 범위를 충족하는 512개의 배터리에 대해 정전류, 정전압 충전 및 정전류 방전 테스트를 수행할 수 있습니다.

2. 발명 특허의 정전류 정전압 전원 공급 장치를 채택하여 충격 없이 정전류에서 정전압으로 전환하며 특히 리튬 이온 배터리의 충전 요구 사항에 적합합니다.

3. 장비의 제어 센터는 주변부에 샘플링 회로가 있는 AVR 마이크로컨트롤러입니다. 장비는 상위 컴퓨터에서 제어할 수 있습니다. 컴퓨터에 연결한 후 모든 채널의 전체 충전 및 방전 곡선을 상위 컴퓨터에서 저장하거나 분리할 수 있습니다. 제어판의 작동을 통해 정전류 및 정전압 충전, 정전류 방전 테스트, 시간 시퀀싱 및 기타 작업을 완료 할 수 있습니다.

4. 각 배터리에는 독립적인 정전류 및 전압 소스가 있으며 자체 제작 회로는 서로 영향을 미치지 않습니다.

5. 각 배터리의 전압을 실시간으로 감지합니다. 충전 시에는 정전류 충전으로 시작합니다. 배터리 전압이 설정 값에 도달하면 정전압 충전으로 원활하게 전환됩니다. 설정된 시간 또는 전류 종료 조건에 도달하면 충전이 종료됩니다. 정전류 방전 시 배터리 전압이 설정 값보다 낮아지면 방전이 종료되고 해당 배터리 표시등이 점등됩니다.

6. 전원 차단 보호 기능이 있으며 원본 워크플로우를 수신한 후에도 계속 실행 가합니다.

7. 전원 튜브는 50N06으로 리튬 인산철 배터리와 같이 낮은 방전 전압이 필요한 배터리에 적합합니다.

8. 8. 상위 컴퓨터는 32개의 작업 단계 매개변수와 256개의 사이클을 설정할 수 있으며, 각 상위 컴퓨터는 1-10 세트의 단일 칩 시스템과 연결할 수 있습니다(10 세트 미만 권장).

9. 보조 소프트웨어 기능

A) 그래픽 작동 인터페이스는 각 배터리의 전압, 전류, 시간 및 용량 데이터를 표시하고 해당 작동 상태 및 비정상 상태를 다양한 색상으로 표시하는 데 사용됩니다;

B) 모든 배터리에 대한 용량 표시(최대 100개);

C) 전압, 전류 및 시간의 변화 조건에 따라 데이터 포인트를 기록하여 완전한 충전/방전 곡선 데이터를 형성할 수 있으며 곡선 데이터 포인트의 시간 간격은 ≤ 4초입니다;

D) 다양한 조건(용량, 시간, 개방 회로 전압, 방전 플랫폼 등)에서 배터리 분류 기능을 수행합니다;

E) 정전류 충전 비율, 용량 손실, 방전 효율, 평균 전압, 중앙값 전압 및 기타 데이터의 자동 계산;

F) 운영자 권한 및 계층적 작업 설정

G) 충전/방전 곡선 및 사이클 다이어그램을 표시합니다;

사양
