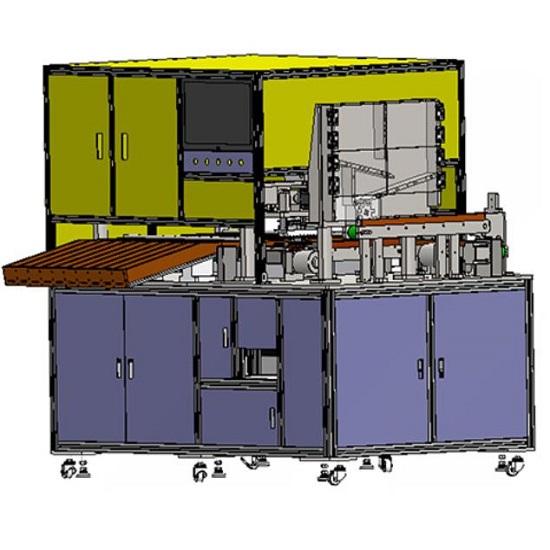

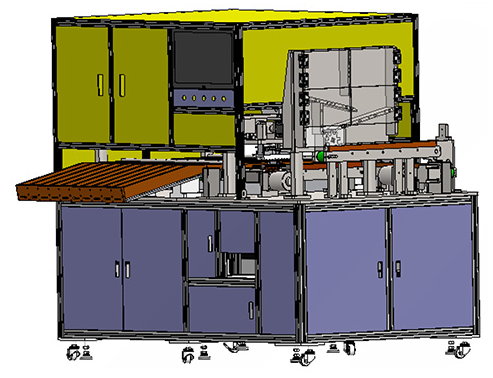

프리즘 셀 생산을 위한 5채널 분류기

애플리케이션 :

본 장비는 주로 사각쉘 배터리의 전압 및 내부 저항을 분류하고 시험하는 데 사용됩니다.



장비  구성 :

B사가 제공하는 장비는 전기, 기계, 섀시 부품으로 구성되어 있으며, 주요 구성 요소는 공급 구조, 시험 구조, 분류 구조 등으로 구분됩니다.

장비의 종합적인 성능 .



기본  매개 변수:

장비 효율성	20 ~ 25ppm
장비 이동 속도	≥ 95%
기기 내부 저항 검출 정확도	± 0.5% 측정 디스플레이 해상도 0.01 밀리옴
계측기 전압 검출 정확도	± 0. 0 5% rdg 디스플레이 해상도: 0.1  m V;
내부 저항 검출 반복 오류	<  1 밀리옴  (AC 내부 저항 검출 방식)
전압 검출 반복 오류	<  1mV
입력 전원 공급 장치	AC220V / 50Hz  ,  1KW
크기	길이 *  너비  * 높이 = 1400 * 700 * 1600mm



주요  구성 요소 :

1. 테스터 :  HK 3561 고정밀 내장 테스터

2. 리니어 가이드 레일: HIWIN / TBI

3. PLC: 임베디드 모션 제어 시스템

4. 모터 : 고성능 스테핑 모터, 베이푸/연구 제어

5. 실린더: Yadeke/Xingchen

6. 솔레노이드 밸브 : 야데커 / 싱첸

7. 센서 : 오므론 / 보창



일반  구성 :

1. 장비의 외관 색상 : 표준 색상인 웜 그레이 1C.

2. 장비 소음 : ≤ 65dB.

3. 본 장비는 전기기계 장비에 대한 국가 안전 기준을 준수하며, 명백하거나 잠재적인 설계상 안전 위험은 없습니다.
