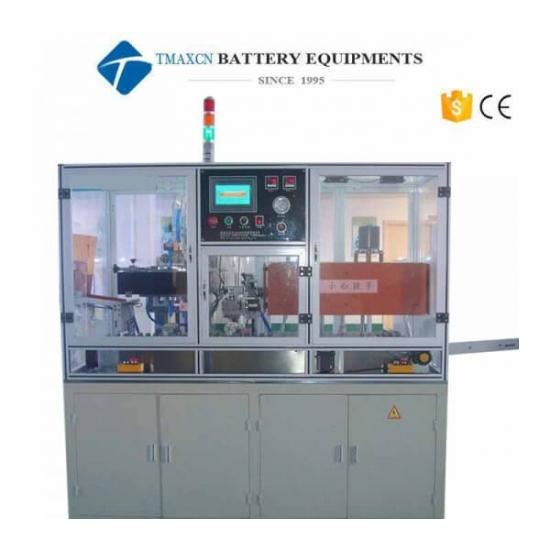

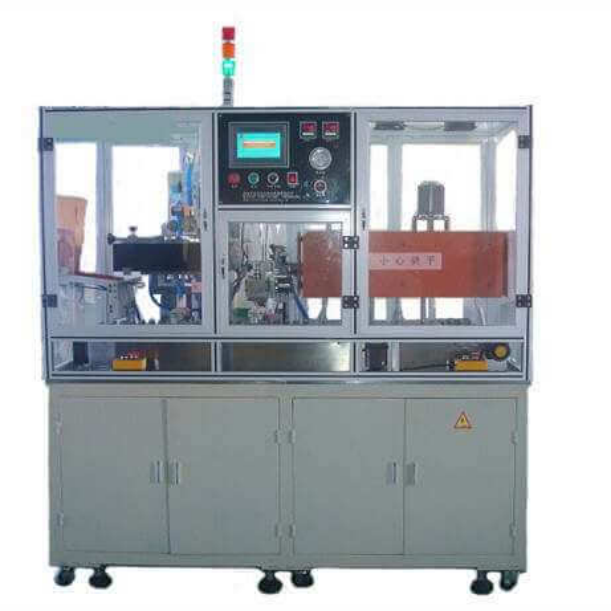

5일원통형 배터리 제조용 자동 원통형 배터리 PVC 열수축 포장기
1. 장비 설명
1.1 작동 원리
단일 배터리 포장용으로 설계된 전자동 표면 패드 및 PVC 수축 장비입니다.
열수축로는 두 개의 온도 컨트롤러로 제어되며, 제어 온도는 일반적으로 100-180도이며 두 섹션으로 나뉩니다;
U자형 발열 튜브가 가열되고 수축하면 배터리가 회전하여 효과가 더 좋아집니다;
300~400도의 맞춤형 고온 자석을 사용하여 배터리를 수축로에 넣습니다;
PVC 멤브레인은 먼저 예열을 위해 낮은 온도의 첫 번째 수축로에서 배터리에 씌워지고, 그 다음에는 높은 온도의 두 번째 수축로에서 배터리에 씌워집니다. 티맥스는 배터리 팩 기계의 제조사이자 솔루션 제공업체이기도 합니다.
1.2 성능 특성
전체 기계의 설계를 인간화하여 노동력을 줄이고 비용을 절감하며 한 사람이 간단하게 조작할 수 있습니다.
자동 알람 기능으로 안정적이고 고효율적이며 안전하고 신뢰할 수 있는 작동.
완벽한 기능과 간단한 조작으로 배터리 대량 생산에 적합합니다.
1.3 기본 구조
1. 배터리를 전체 플레이트에 놓고 자동으로 배터리를 장착하고 정밀 마그네틱베이스를 사용하여 배터리를 고정합니다;
2. 자동 커팅 필름 커버:
전체 롤 수축 필름의 자동 공급, 스테핑 모터의 정밀한 공급, 자동 부하 절단, 자동 필름 커버링;
3. 자동 블랭킹 패드:
자동 블랭킹, 자동 공급, 전체 롤 패드의 자동 블랭킹 및 절단 패드, 자동 패딩;
4. 표면 매트 폐기물의 자동 재활용;
5. 자동 수축 블로잉 필름 : 수직 회전 필름, Omron 온도 컨트롤러, 정확하고 균일 한 용광로 온도, 우수한 수축 효과;
6. 앞면은 분류기와 연결할 수 있고 뒷면은 잉크젯 프린터와 연결할 수 있으며 연결이 편리합니다;
7. 수입 부품으로 제작되었습니다: 미쓰비시 PLC, 스테핑 모터 드라이버, SMC 공압 부품, Omron 공압 부품, 터치 스크린 제어 스위치;
8. 수축 필름 및 표면 패드 사양: 롤 형태
사양
모델 | Tmax-SK01 |
사양 | 18650 또는 기타 원통형 셀 |
필름 속도 | 60개/분 |
필름 정밀도 | ±0.1MM |
전원 공급 장치 | 380V/220V |
전원 | 4KW |
무게 | 265KG |

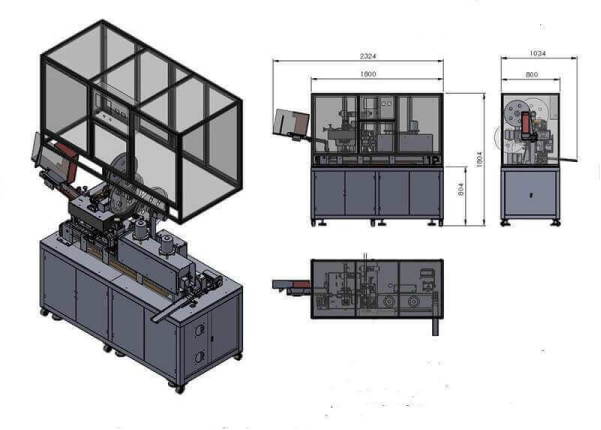

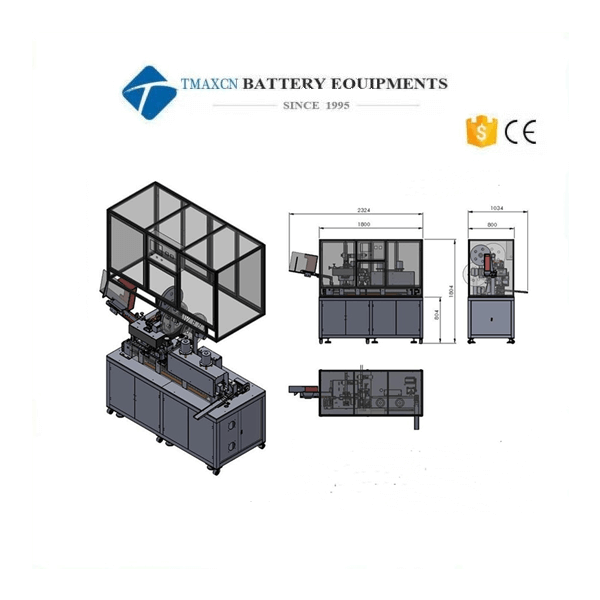

머신 크기 | 3100*900*1800mm |
케이스 요구 사항 | 코일의 폭은 29.7±0.2mm이고 단일 층의 두께는 0.08±0.01mm입니다. |
절연 시트 코일 크기 | 너비 20 ± 0.1mm (코일 중간에 재료 끊김 및 테이프 인터페이스 없음) |
절연 시트 다이 크기 | 외경 17.4 ± 0.1 mm; 내경 10.5 ± 0.1 mm; 내경 및 외경 동심도 ± 0.10 mm |
열 수축 가능한 하단 가장자리 크기 | 2.5mm ± 0.3mm(크기 오차는 케이스 재질 및 베이킹 조건과 관련이 있음) |
