18650 21700 26650 32700 원통형 셀 자동 전극 제작 및 감기 기계

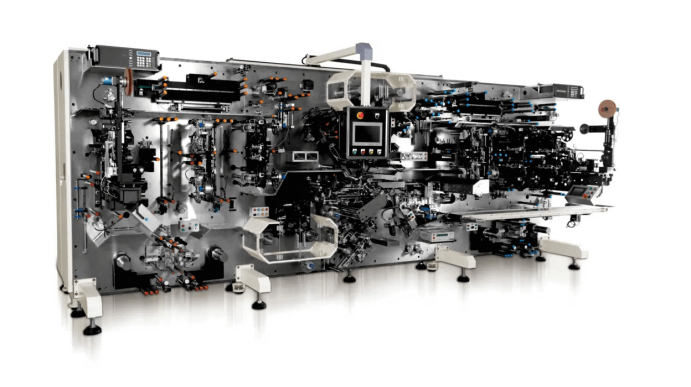

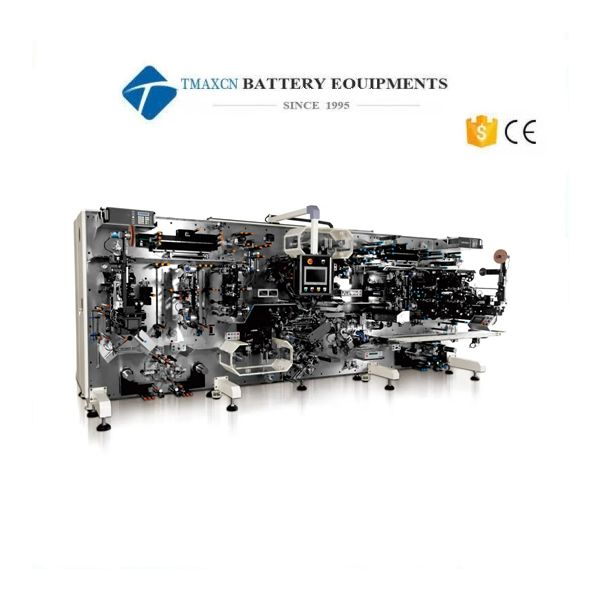

장비 소개

이 장비는 리튬 배터리 셀의 생산 및 와인딩 기능을 통합하고 테스트 할 배터리의 양극 및 음극 조각의 용접 탭에서 생산 공정에서 탭을 절단하고 (절단 탭의 길이를 조정할 수 있음) 탭을 초음파 용접기로 용접하고 보호 테이프로 붙여 넣어야합니다. 생산 공정이 완료되면 장비는 자동으로 전극과 분리기를 감고 종단 접착제를 붙여 넣습니다. 감긴 젤리 롤은 이송 메커니즘을 통해 전달됩니다. 이송 공정에는 셀 핫홀, 단락 감지 및 불량 제품 거부와 같은 메커니즘이 포함되어 불량 제품이 다음 공정으로 유입되는 것을 방지합니다.

작동을 위한 재료 사양:

*위의 기술 매개변수는 고객 요구사항에 따라 변경될 수 있습니다.

초음파 스폿 용접 사양:

초음파 용접기 브랜드 및 수량

음극: 2세트

양극: 2세트

2) 용접 지점 요구 사항(고객 요구 사항에 따라 조정 가능)

음극 × 25mm 스트립의 경우 3mm, 양극 × 4mm 포인트 모양, 총 길이 25mm의 포인트 4개;

3) 용접 헤드의 수명

음극 용접 헤드 ≥ 1백만 회(양면);

양극 용접 헤드 ≥ 200,000회(양면);

음극 및 양극 용접 헤드에는 각각 두 개의 용접 표면이 있습니다.

용접 지점 요구 사항: 용접 마크가 선명하고 탭의 길이 방향 용접 장력이 20N 이상이어야 합니다.

양극의 2/3 이상은 호일 살로 접착하고 음극의 3점 이상은 호일 살로 접착합니다.

4) 탭 수

음극 1-2 탭, 양극 1-2 탭;

2. 전극 접착 보호 접착제 공정

(고객 요구 사항에 따라 조정 가능)

1) 두 그룹의 양극 전극을 붙여 넣습니다;

2) 음극 2 그룹의 접착제.

4. 바늘 사양

와인딩 바늘 지름: 3.5mm.

수락은 21700 배터리(분리기 끝)를 기준으로 합니다.

4.0 등 다른 사양으로 대체할 수 있으며, 해당 사양으로 대체해야 합니다.

장비 용량:

분리기 아웃소싱 생산 속도 ≥ 22ppm

1500mm 길이의 전극 조각(음극 2탭, 반대쪽 접착제 2그룹, 양극 1 또는 2탭, 반대쪽 접착제 1 또는 2그룹, 다이어프램 종단 방식, 양극 양극 탭 용접 사용)

참고: "폴 피스 및 다이어프램의 유입 재료는 기계 작동을 위한 원자재 요구 사항을 충족해야 합니다."

구리 호일 아웃소싱 생산 속도 ≥ 20ppm

1500mm 길이의 전극 조각(음극 2 탭, 접착제 2 그룹, 양극 1 또는 2 탭, 접착제 1 그룹 또는 2 그룹, 구리 호일 종단 방식, 양극 양극 탭 용접 포함)

참고: "폴 피스 및 분리기의 유입 재료는 기계 작동을 위한 원자재 요구 사항을 충족해야 합니다."

2. 심기 비율 ≥ 96%

생산 속도 = 실제 생산 수량 / (장비 생산 속도 * 실제 작동 시간).

3. 수율 ≥ 99%

수율 = 양품 수량 / 실제 생산 수량 (재료 결함을 제외하고 장비 생산 시 양극판 및 음극판은 단일 롤의 다이어프램과 함께 제거되어야 하며 불량품으로 기록되지 않아야 함)
