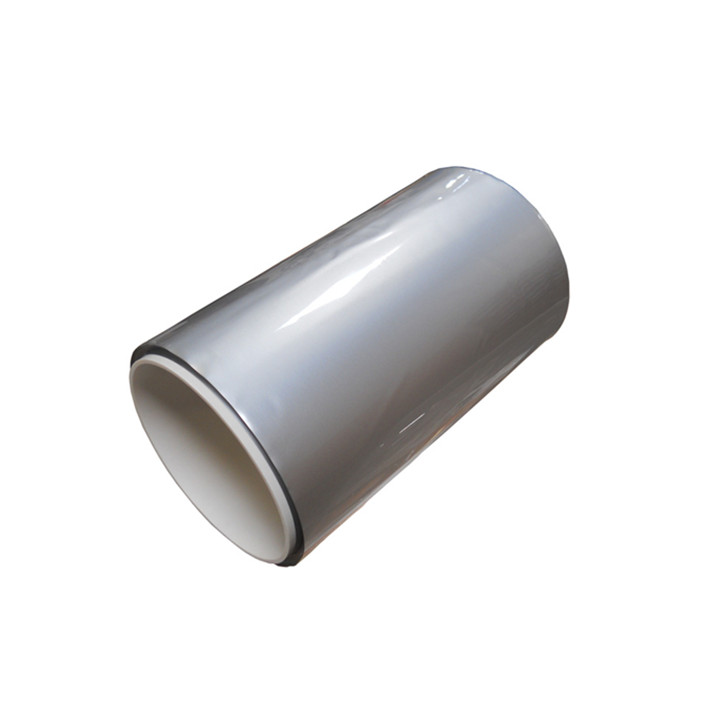

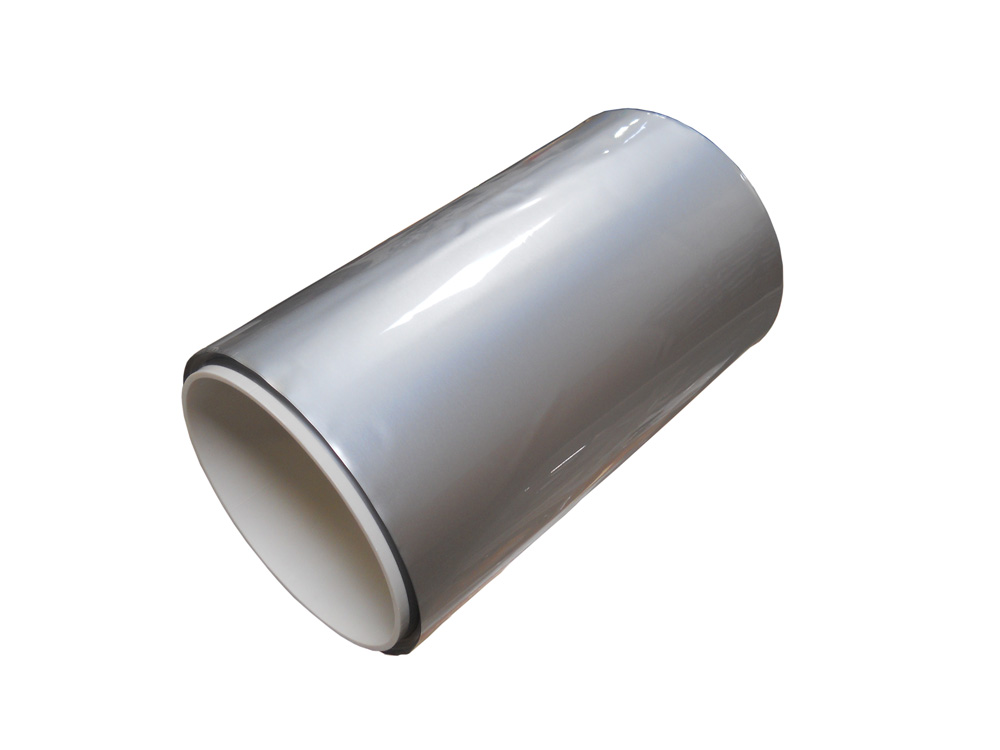

파우치 셀 케이스용 1113um 두께 알루미늄 라미네이트 필름



사양

바깥(Shiny)에서 안쪽(Mat)으로 레이어를 배치 합니다 .	폴리아미드(JIS Z1714): 0.025mm (±0.0025mm)  접착제(폴리에스테르-폴리우레탄): 4-5g/m2  알루미늄 호일(JIS A8079, A8021): 0.040mm (±0.004mm)  접착제(우레탄 무첨가 접착제): 2-3g/m2 폴리프로필렌: 0.040mm (±0.004mm)
두께:	113㎛
너비	400mm
길이	300m
표면 품질	매트 마감
핀홀	해당 알루미늄 호일 표준에 따라
불결	직경 1mm 이하
피쉬아이	직경 2mm 이하(투명), 직경 1mm 이하  (색깔있는)
성형 깊이	≥5.0mm
전기 절연	좋은
핫실링 코니디톤	180~190도
수증기/산소 투과율	200ppm / 5년
적층 강도	나일론/알루미늄 2N/15mm 이상 알루미늄/CPP 이상  5N/15mm
열 밀봉 강도	200℃ x 0.2Mpa x 2초간 22.5N/15mm 폭 이상  TMAX 열 밀봉
용매 보유	5mg/m2 미만
모습	한계의 샘플 내에서
슬립 팩터	CPP/CPP 1.0 미만
응용 프로그램 노트	완성된 폴리머 리튬이온을 보려면 아래 그림을 클릭하세요.  가열 밀봉기로 만든 배터리
