상표 :
TMAX품목 번호:
TMAX-100T결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

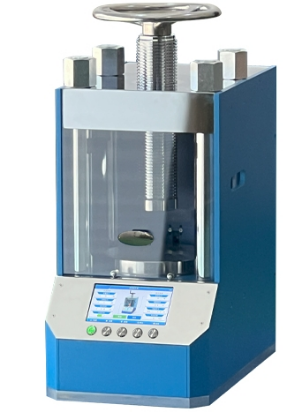

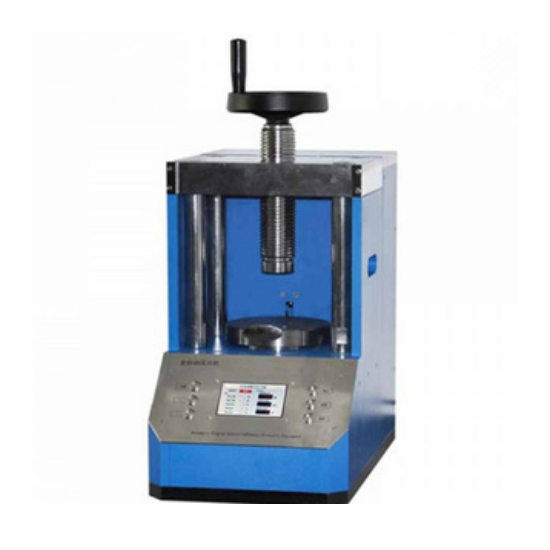

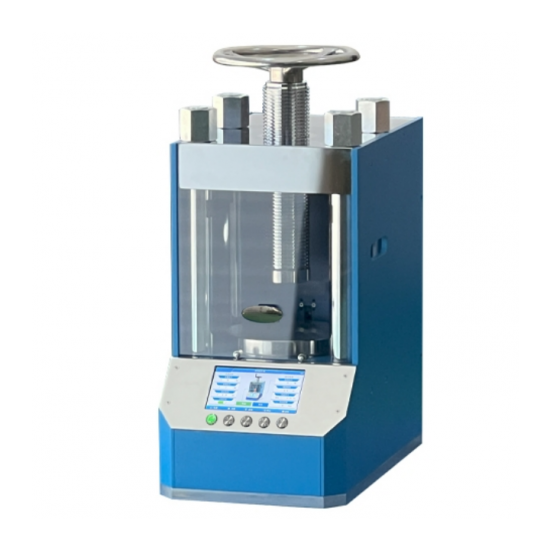

5일100T 프로그래밍 가능한 자동 유압 프레스
응용 분야
메탈 버튼의 장점(사용 수명 100,000회 이상)

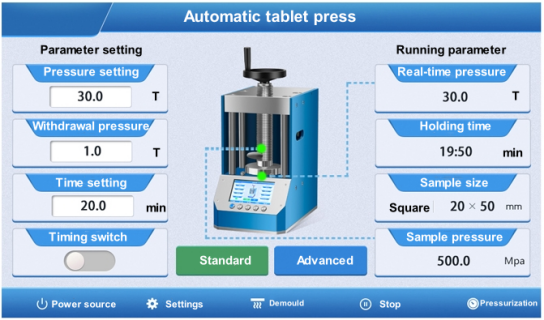

조작 인터페이스(수동 모드)
표준 인터페이스: 이 인터페이스에서만 다양한 파라미터, 압력, 다이 인출, 시간, 샘플 크기 등을 설정할 수 있습니다.
가압 버튼: 인터페이스에 설정된 매개변수에 따라 누릅니다.
중지 버튼: 가압 과정 중에 정지 버튼을 누르면 가압이 중지됩니다.
탈형 버튼: 탈형 버튼을 눌러 탈형 압력에 따라 샘플을 해제합니다.
타이밍 스위치: 타이밍 기능을 켜고 끌 수 있습니다.

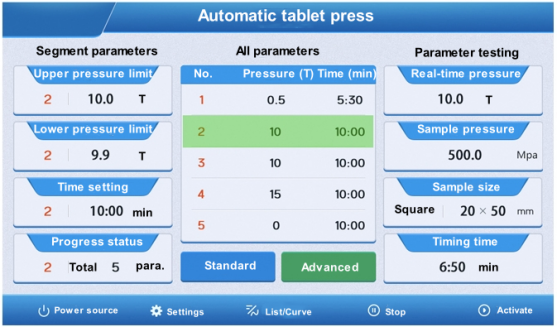

작동 인터페이스(자동 모드)
활성화 버튼: 다단계 가압 프로그램에 따라 누를 수 있습니다.
중지 버튼: 가압 프로세스 중에 가압 프로세스를 중지할 수 있습니다.
목록/커브: 현재 표시 상태를 목록과 커브 간에 전환할 수 있습니다.
설정 인터페이스

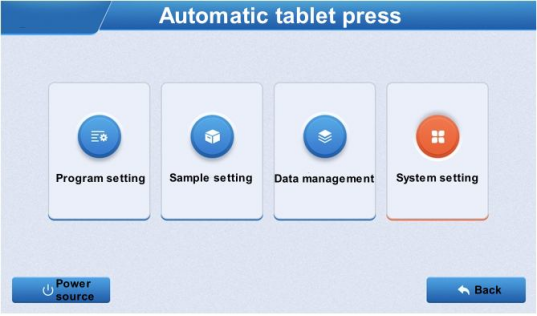

조작 화면에서 설정을 탭하여 설정 화면으로 들어갑니다. 설정 화면에는 4개의 아이콘이 있습니다.
프로그램 설정: 여러 압력 절차 및 압력 유지 시간을 설정할 수 있습니다.
샘플 설정: 사용자가 시료의 압력을 쉽게 계산할 수 있도록 시료의 모양과 크기를 설정할 수 있습니다.
데이터 관리: 이전에 저장된 데이터 레코드를 호출하고 수정할 수 있습니다.
시스템 설정: 관리자는 다양한 매개변수를 설정하고 비밀번호 "666"을 입력할 수 있습니다.

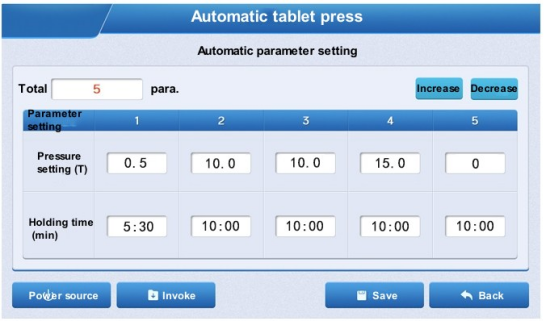

설정 인터페이스
다중 세그먼트 프로그램 설정: 최대 5개 세그먼트의 가압 프로그램을 설정할 수 있습니다.
호출 버튼을 클릭합니다: 설정된 파라미터를 압력에 대한 자동 작동 인터페이스로 호출합니다.
저장 버튼을 클릭합니다: 나중에 호출할 수 있도록 설정된 매개변수를 데이터베이스에 저장합니다.
뒤로 버튼을 클릭합니다: 설정 화면으로 돌아갑니다.

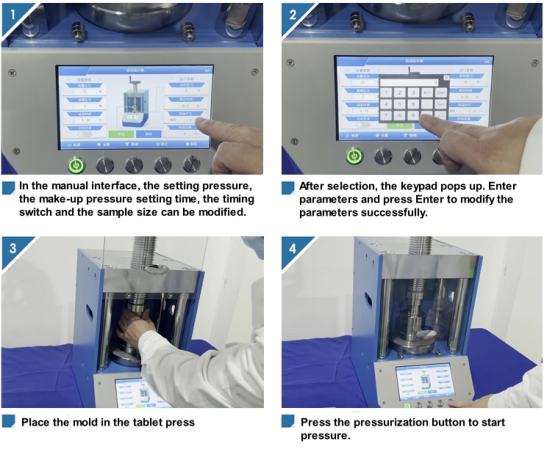

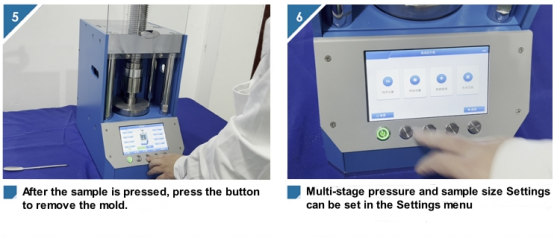

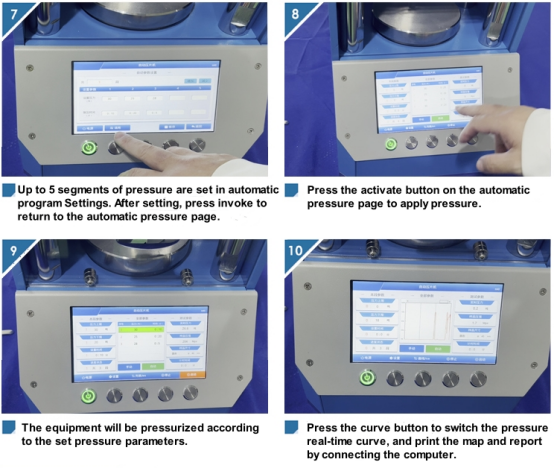

작동 절차
기술 매개변수
기기 유형 | PP-100S |
압력 범위 | 0-100.0톤 |
가압 프로세스 | 공통 또는 연결된 다중 섹션 압력 및 압력 곡선 표시 가능 |
유지 시간 | 1초 ~ ∞초 |
압력 변환 | 금형 압력을 자동으로 변환하는 프로그램 |
액정 디스플레이 | 7인치(IPS HD) 터치 스크린 |
금속 키 | 은도금 접점, 100,000회 이상의 서비스 수명 |
장비 보호 | 플렉시글라스 도어로 철판 보호 |
제한 스위치 | 실린더가 한계 높이에 도달하면 자동으로 압력이 완화됩니다. |
원격 제어 | 원격 제어 및 보고서 인쇄용 컴퓨터 옵션 |
실린더 스트로크 | 50mm(T) |
공간 크기 | 185x250mm(MXN) |
전체 치수 | 330X580X620mm(LxWXH) |
장비 전원 공급 장치 | 1500W(220V/110 사용자 지정 가능) |
장비 무게 | 240Kg |

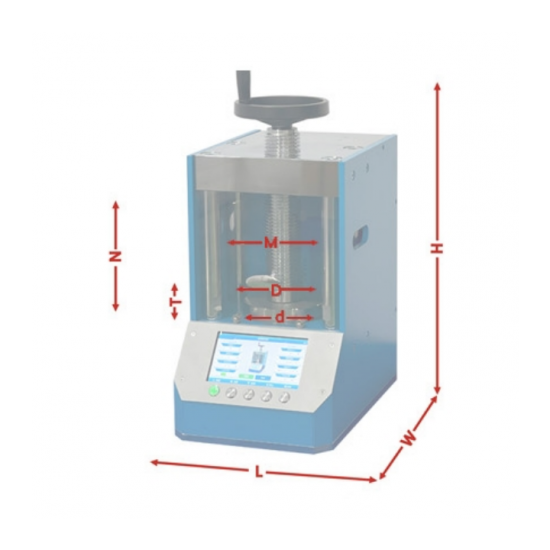

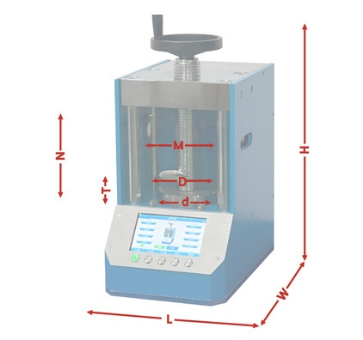

분말 정제 프레스 크기 다이어그램 |
|
압력 변환

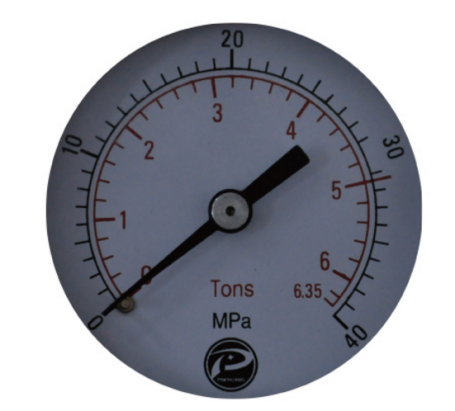

실제 압력 | 시스템 압력 | 이중 디스플레이 압력 게이지 |
0.2[톤] | 1.25[MPa] | |
0.4[톤] | 2.51[MPa] | |
0.6[톤] | 3.77[MPa] | |
0.8[톤] | 5.03[MPa] | |
1[톤] | 6.28[MPa] | |
2[톤] | 12.5[MPa] | |
3[톤] | 18.8[MPa] | |
4[톤] | 25.1[MPa] | |
5[톤] | 31.4[MPa] |
일반적인 시스템 압력은 35MPa를 초과하지 않는 것이 좋으며, 그렇지 않으면 장비의 서비스 수명에 영향을 미칩니다.
