볼 밀 탱크 용량(ML)

100L

볼밀 탱크의 구조 및 크기

1. 연삭 탱크 구조 : 내부 실린더는 직선 실린더 구조이며 실린더 본체와 양쪽 플레이트는 304 스테인리스 스틸로 만들어졌으며 두 측벽은 샤프트의 두 끝을 연결하기 위해 강화되었으며 내부 라이너는 20mm 알루미나 U 자형 카드 슬롯 벽돌로 안감되어 있습니다.

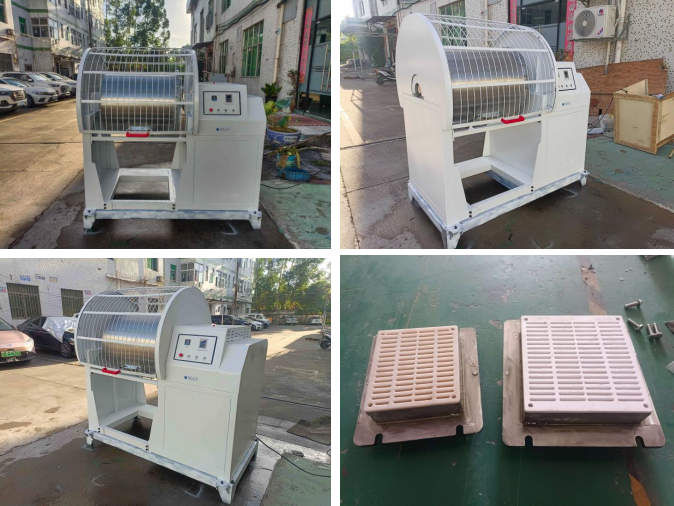

2. 실린더 본체(공급 입구와 배출 입구 모두)에 단단한 분쇄 덮개와 네트 볼 배출 분쇄 덮개가 있는 분쇄 입구가 열립니다. 분쇄 커버와 배출 스크린은 퀵 잠금 장치로 고정됩니다.

3. 배기 장치가 있는 실린더.

4. 분쇄 탱크 내부의 기준 크기는 Φ542×576mm입니다.

탱크당 최대 적재량

재료 및 분쇄 매체는 부피의 3분의 2를 초과하지 않아야 합니다.

받는 커버

스테인리스 스틸 집진 커버를 사용한 건식 분쇄, 안전 커버를 사용한 습식 분쇄

세라믹 내부 실린더

내부 실린더 벽에는 두께 20mm의 알루미나 벽돌이 늘어서 있고 벽돌에는 U자형 카드 슬롯이 장착되어 있습니다. 접착제는 톨루엔, 알코올, 프로필 아세테이트 및 이소부탄올과 같은 내마모성 및 화학 용매에 대한 내성이 있습니다.

피드 크기

10mm 미만의 부서지기 쉬운 재료, 기타 3mm 미만의 재료

방전 크기

50-1000 메시(재료 특성에 따라 다름)

회전 속도

0~52r/min(±2)

속도 조절 모드

가변 주파수 속도 조절(타이머 범위가 0~99시간 99분인 타이머)

지면으로부터 콘센트 거리(mm)

약 400

입구 크기 및 기타

분쇄 탱크 커버의 바닥은 탱크의 아크에 장착되어 있으며 공급 포트의 크기는 205 * 205mm입니다 (자세한 내용은 확인 된 설계 도면 참조).

배출 방법

볼 체로 분리된 공급 및 언로딩의 반자동 위치 지정

작동 전압

3상 380V, 50HZ

메인 모터 전원 및 인버터 전원

2.2KW(모터 브랜드는 Dedong, 인버터 브랜드는 Delixi)

감속 기어

병렬 샤프트 헬리컬 기어 감속기 K67-Y2.2-6P-18.26-M3-C1 채택

장비 기준 크기(mm)

1500(L) *780(W) *1240(H)

장비 기준 중량(kg)

약 400
