슈퍼커패시터 ESR 테스트를 위한 0-120V 배터리 임피던스 테스터

특징

알칼리 전지, 납산 전지, 리튬 이온 전지, 버튼 전지 및 슈퍼커패시터 ESR 테스트

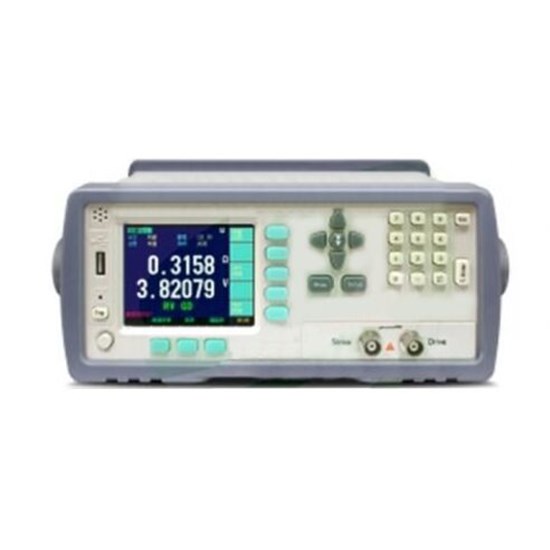

TMAX-AT526은 높은 정밀도와 안정성을 갖춘 새로운 디자인의  배터리 테스터 입니다  . 고성능 ARM 마이크로프로세서 제어를 채택했으며, 3.5인치 영어 LCD 디스플레이를 통해 더 많은 샘플 작업을 수행할 수 있습니다. 접촉 저항, 배터리 전압 및 배터리 저항 테스트에 널리 사용되는 고성능 지능형 계측기입니다. 새롭게 개선된 샘플링 회로를 통해 모든 종류의 배터리를 측정할 수 있습니다.

명세서

모델	티맥스 -AT526
테스트 매개변수	AC 저항, DC 전압
기본 정확도	저항: 0.2% 전압: 0.01%
측정 범위	저항 : 0.001mΩ ~33.000kΩ        전압: 0.00001V~120.000VDC
신호 소스	AC 1kHz, 테스트 전류: <150ma
범위	7단 자동 및 수동
테스트 속도	145회/초, 30회/초, 10회/초, 1회/초
결과 표시	직접 판독,ΔABS,Δ%,θ,정렬 결과
보정	전체 범위 단락 회로 재설정
비교기	선택 18 정렬 RHI/RNG/RLO 출력 VHI/VNG/VLO 출력 허용 오차의 절대값 ±TOL 정렬 백분율 허용 오차 TOL 정렬 순차 정렬
방아쇠	내부 트리거, 수동 트리거, 외부 트리거 및 원격 트리거
인터페이스	RS-232C 인터페이스 핸들러 인터페이스(PLC 인터페이스)
전력 요구 사항	전압: 195vac ~ 245vac 주파수: 50Hz 전력: 최대 15va
크기와 무게	외부 치수(mm):264(폭) x107(높이) x350(깊이) 무게: 4kg

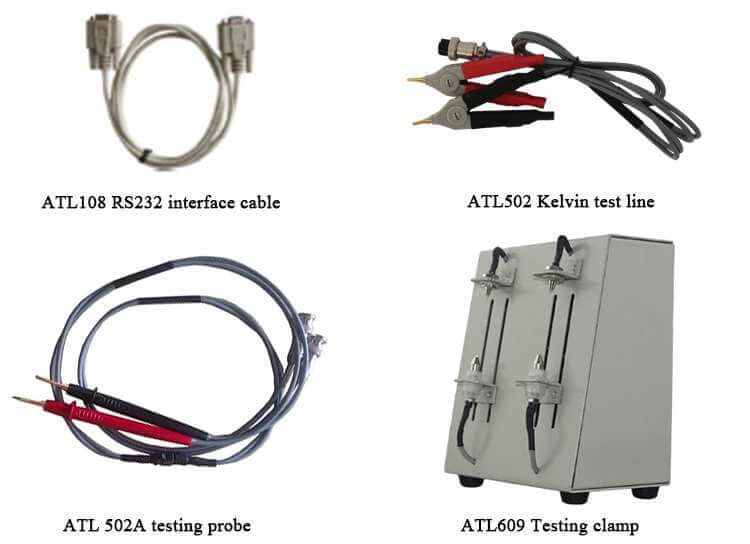

충수	ATL502 켈빈 테스트 라인, ATL108/ RS232 인터페이스 케이블
기타	테스트 라인 손상 감지, 컬러 TFT-LCD 디스플레이, 키보드 잠금 및 데이터 보류 기능, 내장 플래시 메모리 및 디스크 데이터 기록

성능 특성

1 벡터 측정, 여러 매개변수를 동시에 측정

2 비교기(정렬) 함수

3 테스트 라인 손상 감지

4 호환 가능한 SCPI 명령어 세트

애플리케이션

1 모든 종류의 접촉 저항 테스트

2 알카라인 전지, 납축전지, 리튬전지의 열화 및 수명 평가

3 UPS 온라인 감지

4 배터리 공장 검사

5 슈퍼커패시터 등가저항(ESR) 측정

AT526 배터리 전압 및 저항 테스터용 테스트 클램프
